Negatieve drukvormingsmachine
加载中...

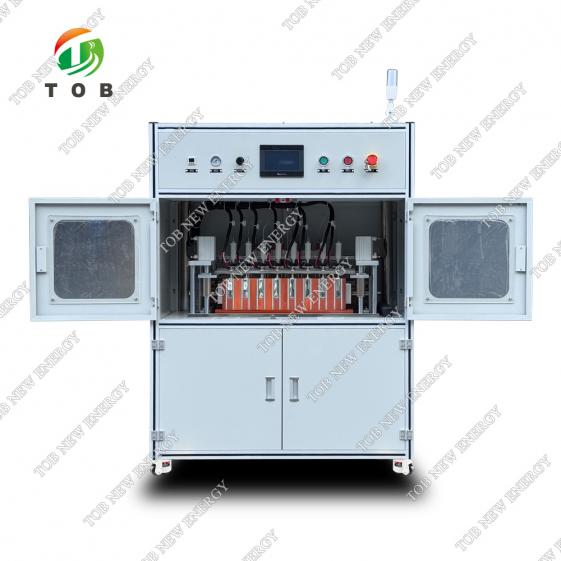

Negative Pressure Formation Machine Negative Pressure Formation Machine Negative Pressure Formation Machine Negative Pressure Formation Machine

8-kanaals negatieve drukvormingsmachine voor prismatische cellen

Deze gespecialiseerde TOB-NPF-5V30A-8 8-kanaals negatieve drukvormingsmachine is ontworpen voor de kritische vormings- en sorteerprocessen van lithium-ion prismatische cellen tijdens de batterijproductie.

  • Merk:

    TOB NEW ENERGY

  • Item nr.:

    TOB-NPF-5V30A-8

  • bestelling (MOQ):

    1set

  • Betaling:

    L/C,T/T

  • product oorsprong:

    China

  • verzendhaven:

    XIAMEN
onderzoek nu
Product Detail

8-kanaals negatieve drukvormingsmachine voor prismatische cellen


SPECIFICATIES

Deze gespecialiseerde TOB-NPF-5V30A-8 8-kanaals negatieve drukvormingsmachine is ontworpen voor de kritische vormings- en sorteerprocessen van lithium-ion prismatische cellen tijdens de batterijproductie.

Deze 8-kanaals negatieve drukvormingsmachine bevat 1 set voedingskast (5V20A, totaal 8 punten), 1 set naaldbedbevestigingsset (8 punten/set) en 1 set negatieve druk vacuümsysteem.

Het onderdeel voor de regeling van de armatuur en de stroomvoorziening is gesplitst.


Processtroom

Plaats de batterij handmatig in de bevestigingsset → start het naaldbed → start het negatieve drukproces en laad de chemische formatie op → de chemische formatie is voltooid → open het naaldbed handmatig → ontlaad de batterij handmatig


Technische parameters

  • Toepasselijk prismatisch batterijmodel: 2714892
  • Vormingskanaal: 8 kanalen.
  • Bereik vacuümgraad: 0～-85 kPa.
  • Het ontwerpconcept van de sondeplaatconstructie is modulair van opzet om snelle verwijdering en vervanging te bewerkstelligen.
  • Kast met rookdetectie en andere bewaking, 24-uurs bewaking, om actieve veiligheidsmaatregelen te nemen.


Testerparameters

Item

Parameter

Ingangsvermogen

AC 220V +10%/50Hz

Ingangsactief vermogen

1800W

Resolutie (AD/DA)

AD:24bit; DA:16bit

Ingangsimpedantie

≥100MQ

Energiebesparende efficiëntie

>65% van het totaal

Lawaai

<75dB (gemeten op 1m)

Parallelle functie

Ondersteunt parallelle verbinding van kanalen

IP-beschermingsclassificatie

Beschermingsklasse IP20

Kanaalkenmerken

Dubbele gesloten-lusstructuur voor constante stroombron en constante spanningsbron

Kanaalbesturingsmodus

Onafhankelijke controle

Bemonstering van spannings- en stroomdetectie

Vierdraadsverbinding

Spanning

Bereik

25mV-5V

Minimale ontladingsspanning

1,5 V (2 m lijnlengte)

Nauwkeurigheid

± 0,05% van de volledige schaal

Stabiliteit

0,1% van FS

Huidig

Bereik

Bereik 1: 1A; Bereik 2: 6A; Bereik 3: 12A; Bereik 4: 30A.

Minimale uitgangsstroom

5mA

Nauwkeurigheid

± 0,05% van de volledige schaal

Constante spanningsafsnijstroom

Bereik 1: 0,2 mA; Bereik 2: 1,2 mA; Bereik 3: 2,4 mA; Bereik 4: 6mA

Stabiliteit

0,1% van FS

Stroom

Maximaal uitgangsvermogen per kanaal

150W

Nauwkeurigheid

±0,1% van de volledige schaal

Stabiliteit

0,2% van FS

Tijd

Huidige stijgtijd

≤1 ms (10%~90% van FS)

Overgangstijd voor laden/ontladen

≤10ms (-90%~90% van FS)

Werkstap tijdsbereik

≤(365*24) uur/stap;:Ondersteuning tijdnotatie 00:00:00.000(u: min: s.ms)

Bemonsteringsfrequentie

10Hz (Minimaal tijdsinterval: 100ms)

Werkmodus

Laad- en ontlaadmodus

Constante stroom laden/ontladen, constante spanning laden/ontladen, constante stroom constante spanning laden/ontladen, constant vermogen laden/ontladen, puls laden/ontladen, constante weerstand ontladen, volgmodus laden/ontladen, etc.

Afkapvoorwaarden

Spanning, stroom, relatieve tijd, capaciteit, energie, -△V, aangepaste variabelen, enz.

DCIR-test

Ondersteuning voor aangepaste punten voor DCIR-berekening

Pulslaad-/ontlaadmodus

Constante stroommodus, constante vermogensmodus

Minimale pulsbreedte

100 ms

Aantal pulsen

Ondersteunt 32 verschillende pulsen in één pulsstap.

Pulsschakeling

Met één pulsstap kan er continu worden geschakeld tussen laden en ontladen.

Puls-afsnijconditie

Spanning, relatieve tijd

Cyclus

Cyclustestbereik

1~65535 keer

Aantal stappen in één cyclus

≤255

Lusnesting

<10 lagen

Bescherming

Softwarebescherming

Bescherming tegen uitschakeling van gegevens, offline testfunctie, kan de veiligheidsvoorwaarden instellen, instellingsparameters omvatten: bovengrens voor spanning, ondergrens voor spanning, bovengrens voor stroom, ondergrens voor stroom, bovengrens voor capaciteit, vertraging, aangepaste variabele bescherming, enzovoort.

Hardwarebescherming

Beveiliging tegen omgekeerde aansluitingen, overspanningsbeveiliging, overstroombeveiliging, oververhittingsbeveiliging, noodstopbeveiliging, enz.

Vereisten voor communicatie en computerconfiguratie

CPU-vereisten

Pentium dual-core of hoger, frequentie 4G of hoger

Geheugen

Aanbevolen 16G of hoger

Bovenste computercommunicatiemethode

Gebaseerd op het TCP/IP-protocol

Vereisten voor serverschijven

Aanbevolen 500 GB of meer

Vereisten voor serverbesturingssysteem

Windows 7 of hoger

Databank

Gebruik een MySQL-database om testgegevens centraal te beheren

Gegevensuitvoermethode

EXCEL, TXT, GRAFIEK, PDF, CSV

Communicatie-uitbreiding (optioneel)

Ondersteunt CAN-, RS485-communicatie en BMS-communicatie met DBC-configuratiefunctie.

Vereisten voor de werkomgeving van de apparatuur

Bedrijfstemperatuurbereik

0 ℃-40 ℃ (in het bereik van 25 ± 10 ℃, om de meetnauwkeurigheid te garanderen: nauwkeurigheidsdrift 0,005% van FS / C)

Opslagtemperatuurbereik

-10℃~50℃

Relatieve vochtigheidsgraad van de werkomgeving

≤70% RV (geen waterdampcondensatie)

Relatieve vochtigheidsbereik bij opslag

≤80% RV (geen waterdampcondensatie)


Beschermingsfuncties

  • Abnormaal gegevensherstel.
  • Softwarematige beveiliging tegen overspanning, onderspanning, overstroom, onderstroom en overcapaciteit.
  • Het bereik van de spannings- en stroombeveiligingswaarden kan worden ingesteld, geactiveerd en na de beveiliging worden vastgelegd.
  • Noodstopknop is ingesteld en het armatuur gaat automatisch open als het in een noodgeval stopt.
  • Er is een rookmelder geïnstalleerd. Wanneer er een rookmelder afgaat, stopt de machine met werken en gaat het alarm af.
  • Nadat het machinealarm stopt, is het mogelijk om het onvoltooide proces voort te zetten vanaf de onderbroken positie, zonder het proces opnieuw te starten.
  • Als de communicatie tussen de onderste en de bovenste machine onderbroken wordt, wordt de communicatie hersteld naar normaal en kunt u doorgaan met werken volgens het oorspronkelijke proces.
  • Wanneer er een abnormale stroomstoring van de apparatuur optreedt, kunt u de huidige processtap gewoon blijven uitvoeren.
  • Wanneer er een onderbreking in de tijdcommunicatie of een storing in de PC optreedt, wordt het apparaat automatisch in de wachtstand gezet, zodat de communicatie snel kan worden gereset en het huidige proces kan worden voortgezet.


Grote merken van reserveonderdelen

Naam

Merk

Digitale vacuümdrukmeter

SMC of gelijkwaardig

Pneumatische componenten

Airtac/SMC of gelijkwaardig

Testsonde

Op maat gemaakt (koper geplateerd)

Zuignap met negatieve druk

Op maat gemaakt

Voedingskast

Op maat gemaakt


Lijst met willekeurige accessoires

Naam van de testsonde

Specificatie

Aantal

Testsonde

Op maat gemaakt

1 stuk

Negatieve druksproeier

Op maat gemaakt

1 stuk


Vereisten voor de installatieomgeving

  • Configuratie voeding: AC380V, 50Hz, spanningsschommelingsbereik: +10% ~ -10%; het totale vermogen van de apparatuur is ongeveer 4KW.
  • Perslucht: 0,6～0,8 MPa; luchtdrukschommeling ±1% (water, olievrije, gefilterde, drukgestabiliseerde schone lucht).
  • Vacuümbron: -98KPa.
  • Droge stikstofbron: 0,1～0,3Mpa.
  • Specificaties van de apparatuur:

(1) Gewicht van de uitrusting: ongeveer 100 kg.

(2) Buitenafmetingen: ongeveer 0,85 m lang x 0,4 m breed x 0,5 mm hoog.

(3) Uiterlijke kleur: lichtgrijs of door de klant gespecificeerd.

  • Milieueisen:

(1) Omgevingstemperatuur: 0～45℃.

(2) Relatieve vochtigheid: 30%～75% RCH. Er moet voor worden gezorgd dat de lucht op de locatie droog en vrij is, zonder zuur- of alkalicorrosie.

(3) Aarding: beschermende aarding.


PRODUCTWEERGAVE

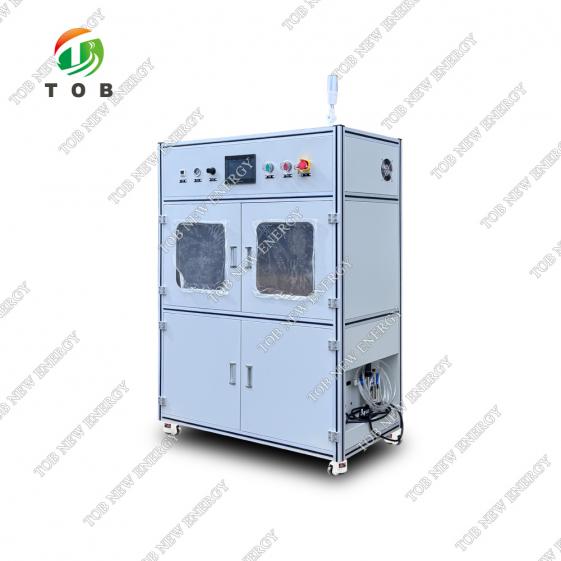

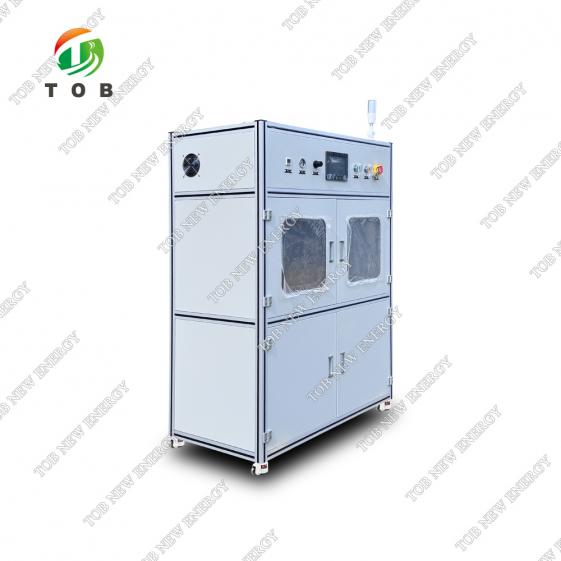

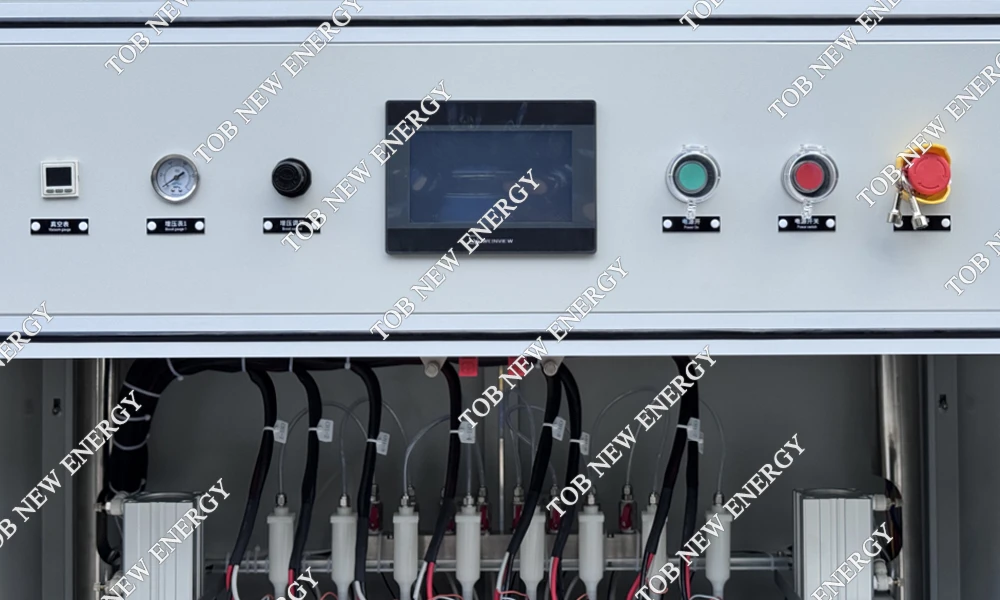

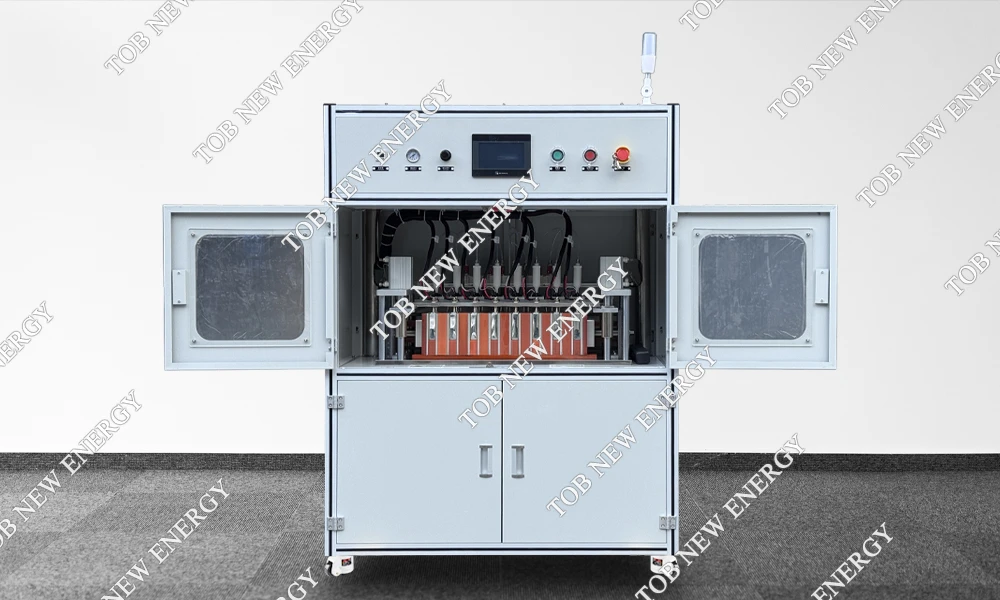

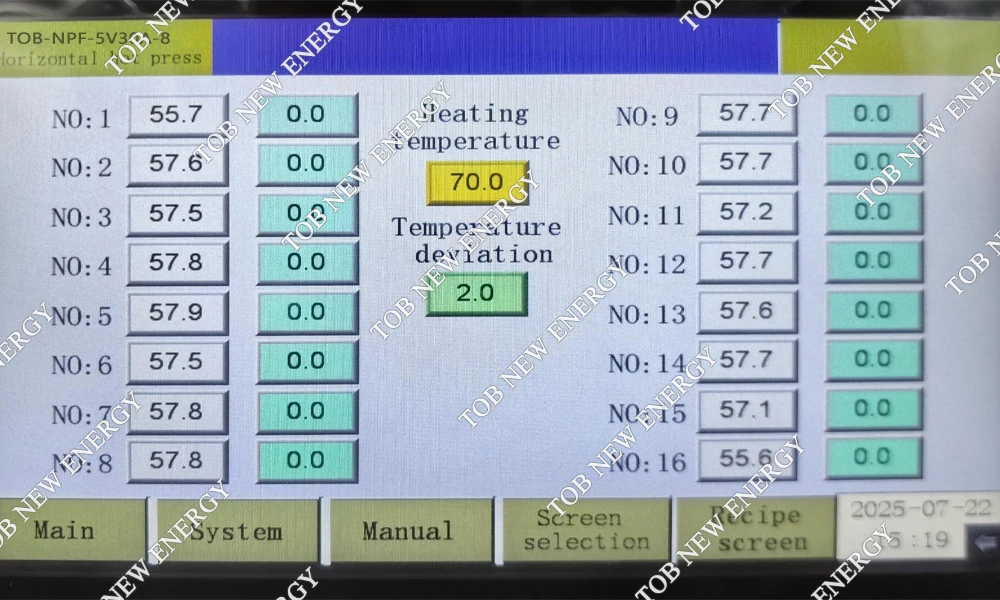

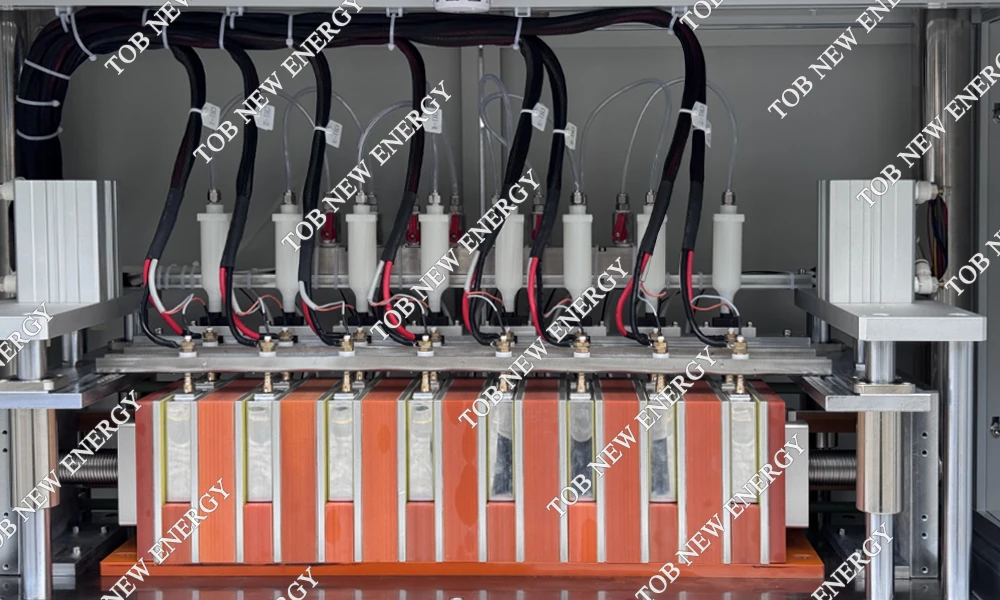

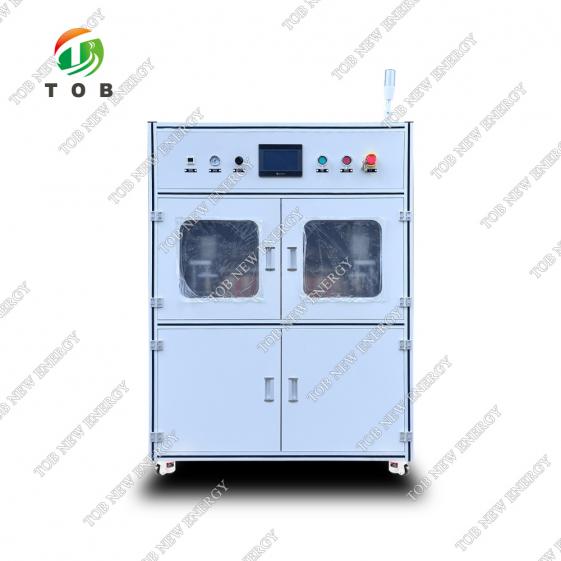

8-Channels Negative Pressure Formation Machine for Prismatic Cell
8-Channels Negative Pressure Formation Machine for Prismatic Cell
8-Channels Negative Pressure Formation Machine for Prismatic Cell
8-Channels Negative Pressure Formation Machine for Prismatic Cell
8-Channels Negative Pressure Formation Machine for Prismatic Cell
8-Channels Negative Pressure Formation Machine for Prismatic Cell
