6000W ultrasoon puntlasapparaat
加载中...

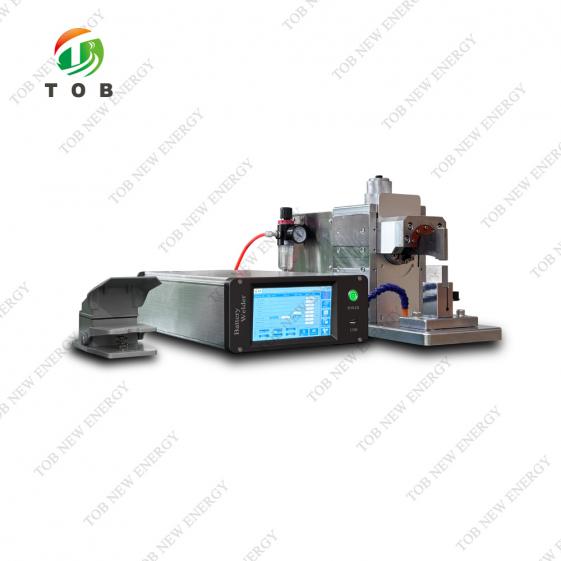

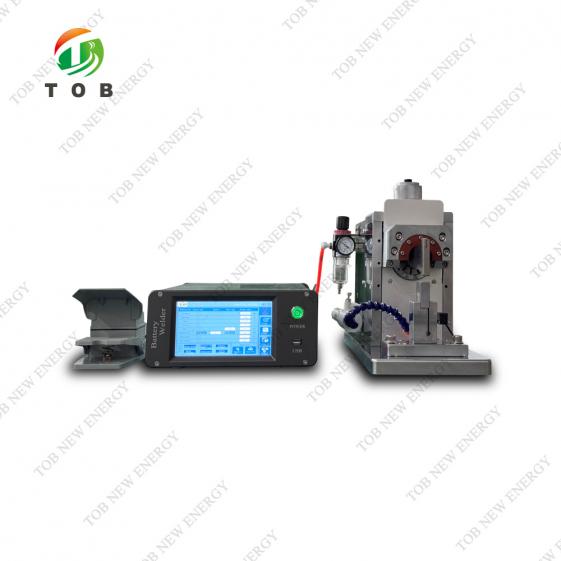

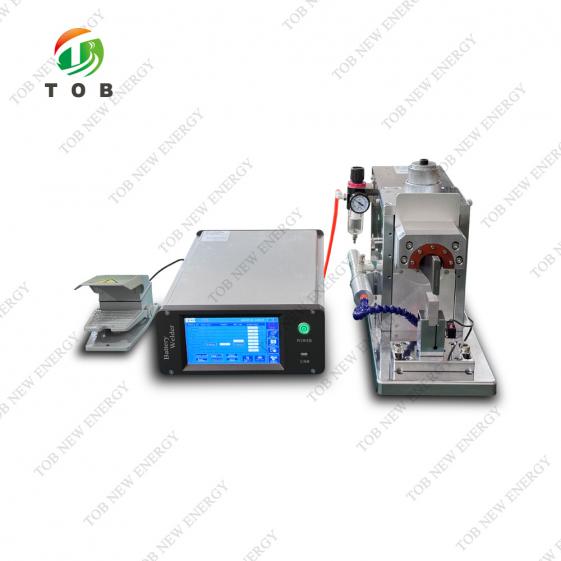

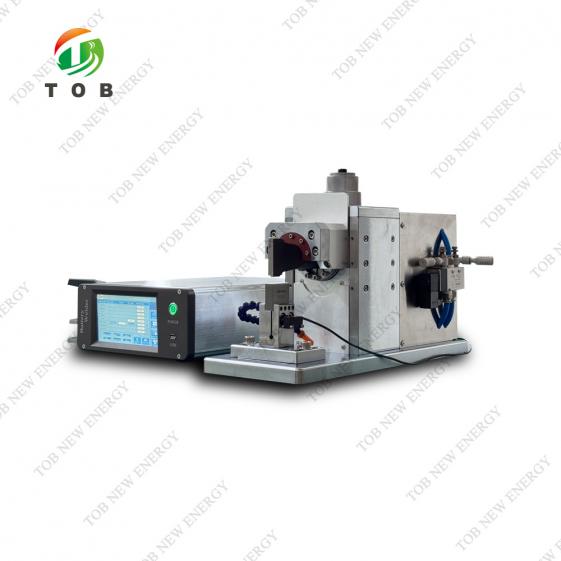

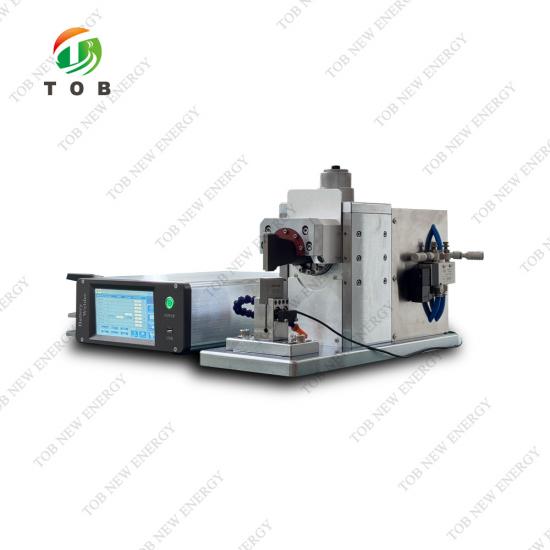

6000W ultrasoon puntlasapparaat voor prismatische cellen

De TOB-USW-6000W prismatische cel ultrasoon puntlasmachine wordt gebruikt voor meerlaagse folies met meerlaags tablassen met stapelproces en is geschikt voor zowel anode- als kathodelassen.
  • Merk:

    TOB NEW ENERGY
  • Item nr.:

    TOB-USW-6000W
  • bestelling (MOQ):

    1
  • Betaling:

    L/C, T/T
  • product oorsprong:

    China
  • verzendhaven:

    XIAMEN
Product Detail

6000W ultrasoon puntlasapparaat voor prismatische cellen


SPECIFICATIES


De TOB-USW-6000W prismatische cel ultrasoon puntlasmachine wordt gebruikt voor meerlaagse folies met meerlaags tablassen met stapelproces en is geschikt voor zowel anode- als kathodelassen.


Item

Naam

1.Substraatmateriaal

Koperen plaat lassen met koperen plaat

De dikte van de koperplaat is 0,5-1 mm

Eén laag lassen met één laag

1,2+1,2 mm lassen

1.2+1.2mm welding

0,5+0,5 mm lassen

0.5+0.5mm welding

2. Lasmodus


2.1 Lasgebied

(6-8) mm *(6-8) mm

2.2Lastijd

Binnen 0,2S/keer

2.3Druk

0~1MPa, instelbaar

2.4 Tijd

0~60S, instelbaar

2.5 Levensduur laskop

Kathode ≥500000 keer

Anode ≥160000 keer

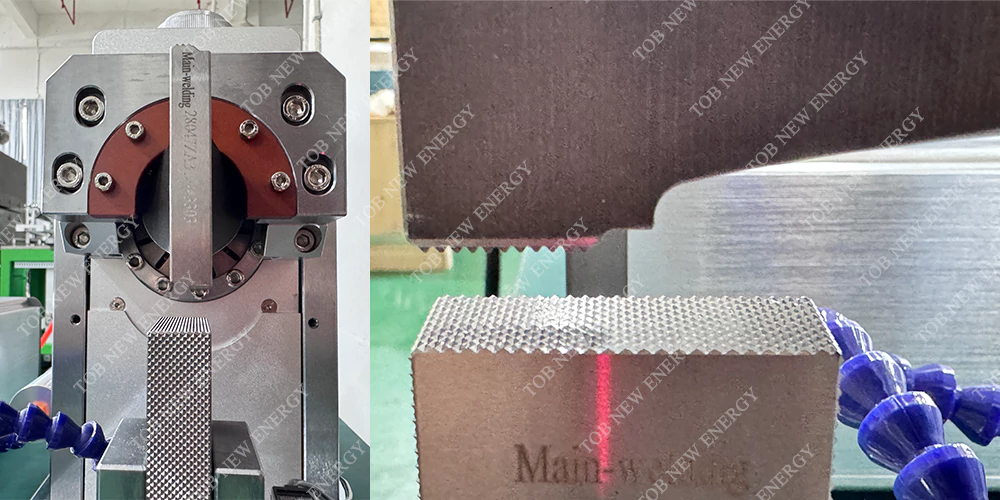

3.Laskop standaard


3.1 Laskopmateriaal

Geïmporteerd snelstaal

3.2 Soldeerverbindingen zeer

≥0,2 mm

3.3 Lasoppervlaktehoeveelheid in één laskop

2 stuks of 4 stuks

3.4 Amplitude instelbaar bereik

3~10um

4. Omvormer


4.1 Het frequentieverschil tussen de transducers

≤400Hz

4.2 Het impedantieverschil tussen de transducers

≤4Ω

4.3 Capaciteitsverschil tussen de transducers

≤400PF

4.4 Isolatieweerstand van de transducer ten opzichte van de buitenmantel

≥30MΩ

4.5 Toelaatbaar vermogen

Uitgangsvermogen ≥800W

5.Ultrasoongenerator


5.1 Frequentieregelmodus

Automatische frequentietracking

5.2 Constante amplitudefunctie

Schakelende voeding Constante spanning constante stroom

5.3 Amplitude traploos instelbaar

Traploos verstelbaar

5.4 Circuittechnologie

Intelligent digitaal circuit, geavanceerd CPU-verwerkingssysteem, met energiemodus, vermogensmodus, tijdmodus, automatische frequentietracking, kwaliteitscontrole, boven- en ondergrensalarmfuncties.

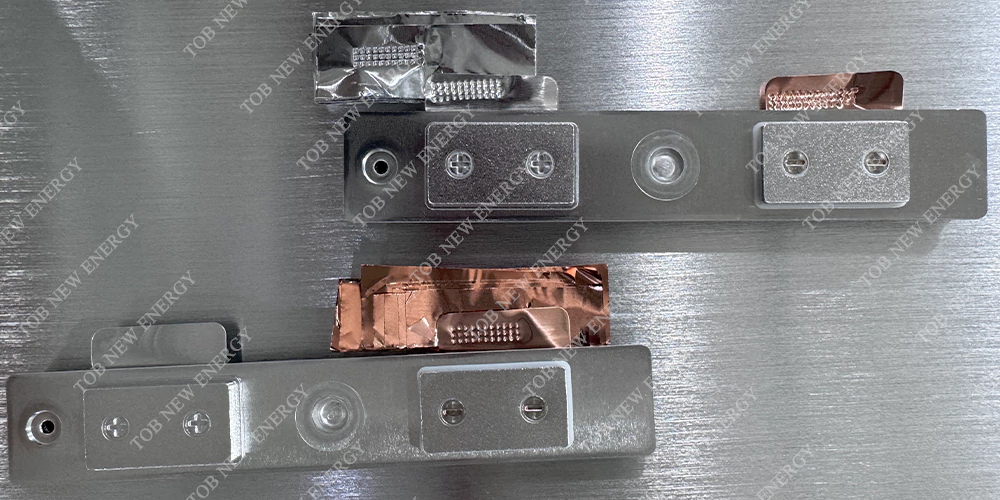

6. Lasresultaat


6.1 Uiterlijk

Geen virtueel lassen, geen laspenetratie, geen lekkage, stevig gelast, volledige en heldere soldeerpunten, schade scheurde de folie 80% rest op de TAB.

6.2 Lastreksterkte

≥25N

6.3 Product slagingspercentage

≥99,8% (onder Het materiaal is gekwalificeerd)

7. Levensduur van het ontwerp van de apparatuur

8~10 jaar


Apparatuurcomponenten

  • Werkingsprincipe van de apparatuur: De transducer transformeert het hoogvermogen oscillatiesignaal van supersonische frequentie in mechanische energie van de overeenkomstige frequentie en past dit toe op de interface van de metalen plaat die moet worden gesmolten, zodat de metalen plaat onmiddellijk wordt verwarmd en vervolgens worden de deeltjes in het metalen rooster gestart, zodat de moleculen in de metalen plaat door wederzijdse penetratie aan elkaar worden gesmolten.

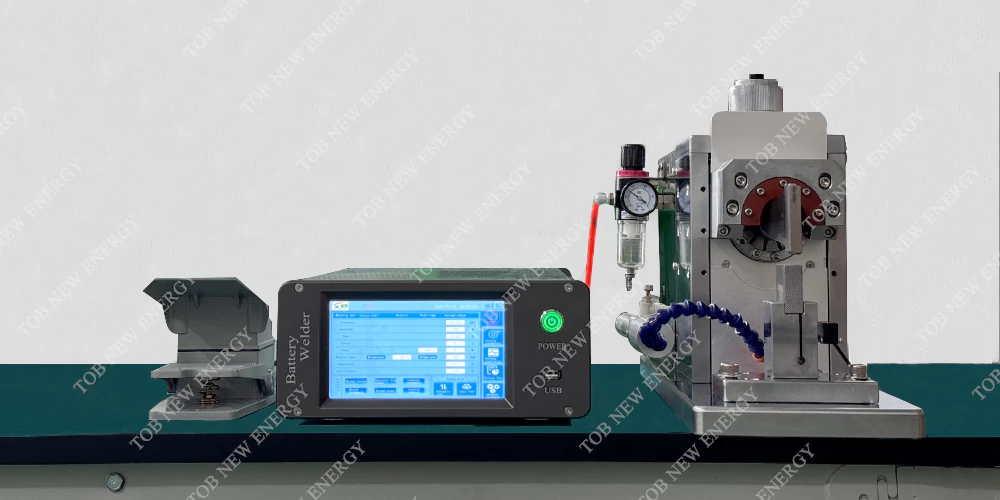

  • Apparatuurcomponenten: De metaallasmachine bestaat hoofdzakelijk uit een ultrasoongenerator, transducer, mal, pneumatische onderdelen, frame, enzovoort.


Model

Ultrasone frequentie

Ultrasoon vermogen

Luchtdruk

Lastijd

Spanning

Gewicht

TOB-USW-6000W

20 kHz

6000W

≥0,6 MPa 80 L/min

Binnen 0,2S

220V/50Hz

Ongeveer 60 kg,

Zonder tafel


Uitrusting Functionele kenmerken

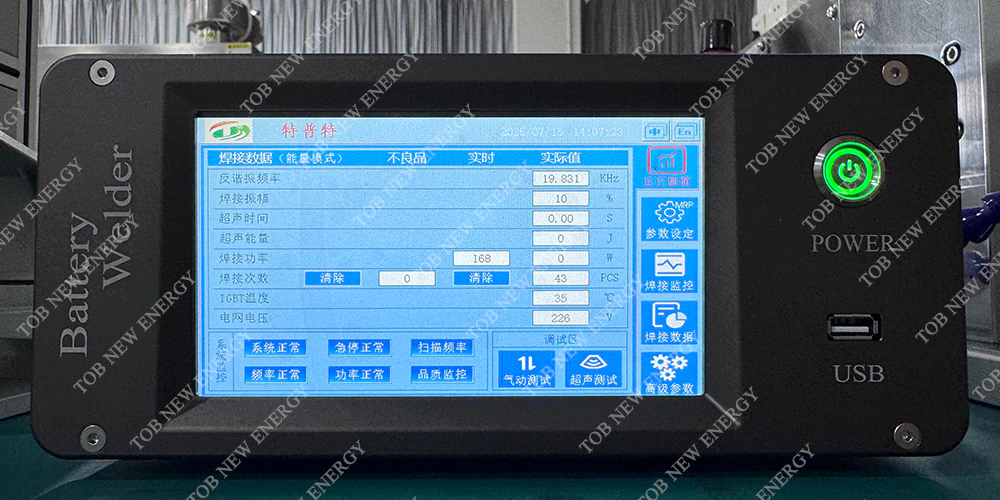

  • Intelligent digitaal circuit, geavanceerd CPU centraal verwerkingssysteem;
  • Met energiemodus, vermogenmodus, tijdmodus en meerdere intelligente regelmodi;
  • Automatische tracking van ultrasone frequenties;
  • Energie, tijd, vermogen, diverse boven- en ondergrenskwaliteitsalarmfuncties.

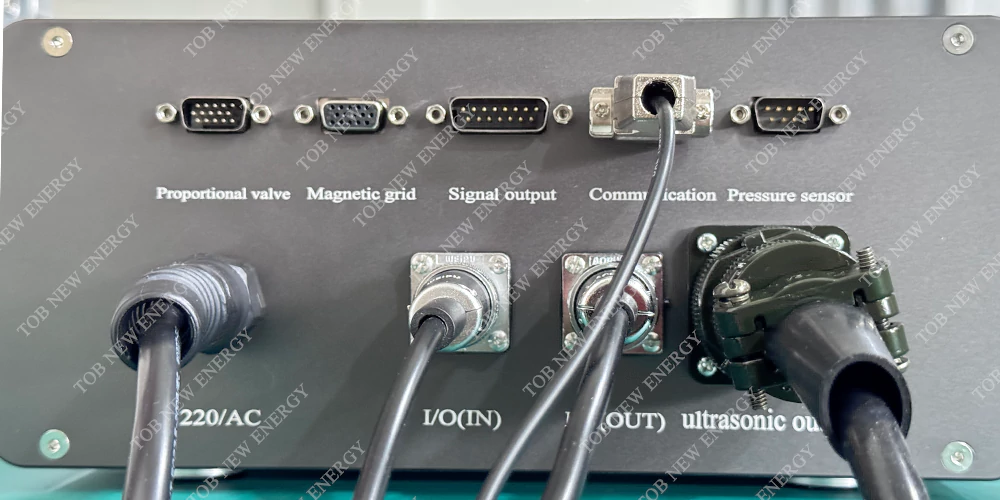

  • DO-signaal: lasapparaatalarm, gereed, IO-signaaluitvoer tijdens ultrasoon verzenden
  • DI-signaal: NOODSTOP, Begin van de bruiloft.
  • 485-communicatieprotocol, Gegevens ontvangen en uploaden
  • De ultrasone apparatuur wordt actief aangestuurd (met een 24V-hulpvoeding)


Afmetingen van de apparatuur (ter referentie).

  • Generatorafmetingen (B x L x H): 535 mm x 275 mm x 125 mm; gewicht: 15 tot 20 kg
  • Afmetingen machinekop (L x B x H): 434 mm x 300 mm x 543 mm; gewicht: 30~35 kg.
  • Afmetingen werktafel (L x B x H): 900 mm x 800 mm x (720 tot 820 mm in hoogte verstelbaar).


Productweergave


6000W Ultrasonic Spot Welding Machine for Prismatic Cell

6000W Ultrasonic Spot Welding Machine for Prismatic Cell

6000W Ultrasonic Spot Welding Machine for Prismatic Cell

6000W Ultrasonic Spot Welding Machine for Prismatic Cell

6000W Ultrasonic Spot Welding Machine for Prismatic Cell
