3050 Supercondensator Celblik en Deksel

3050 Superkondensator Cel Behuizing en Deksel - TOB-3050-Al

Productoverzicht en Ideale Toepassingen

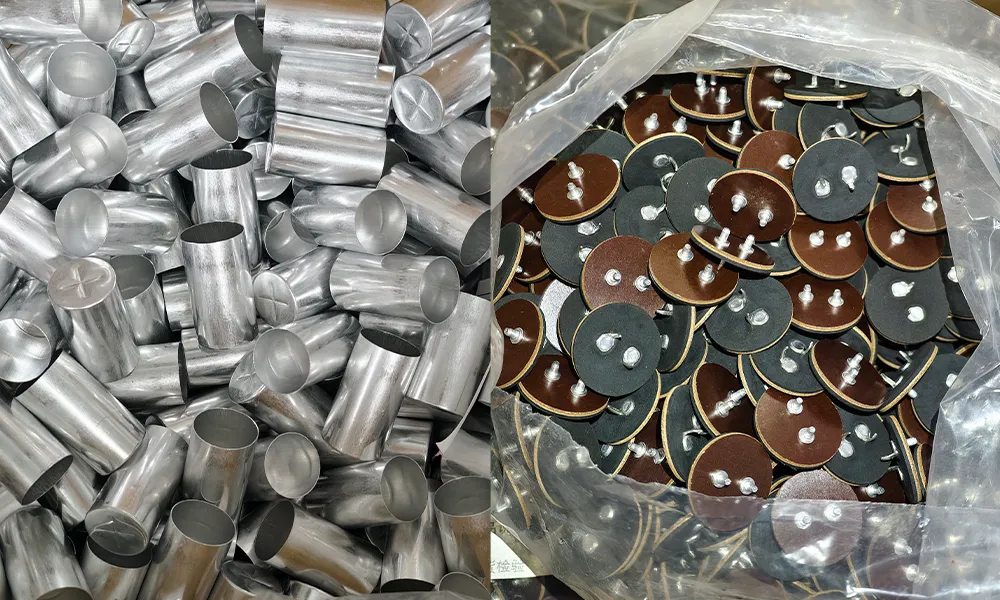

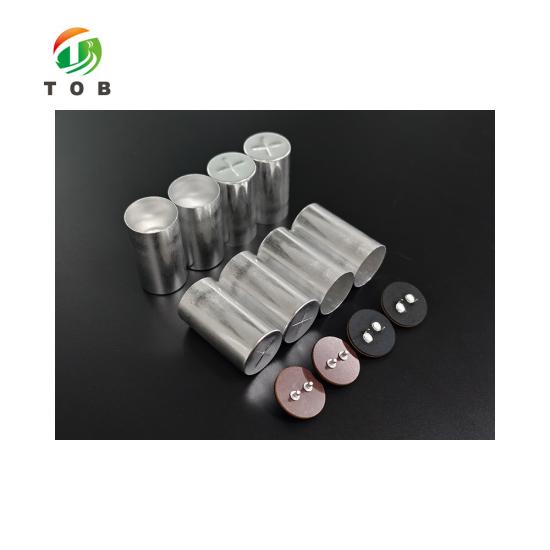

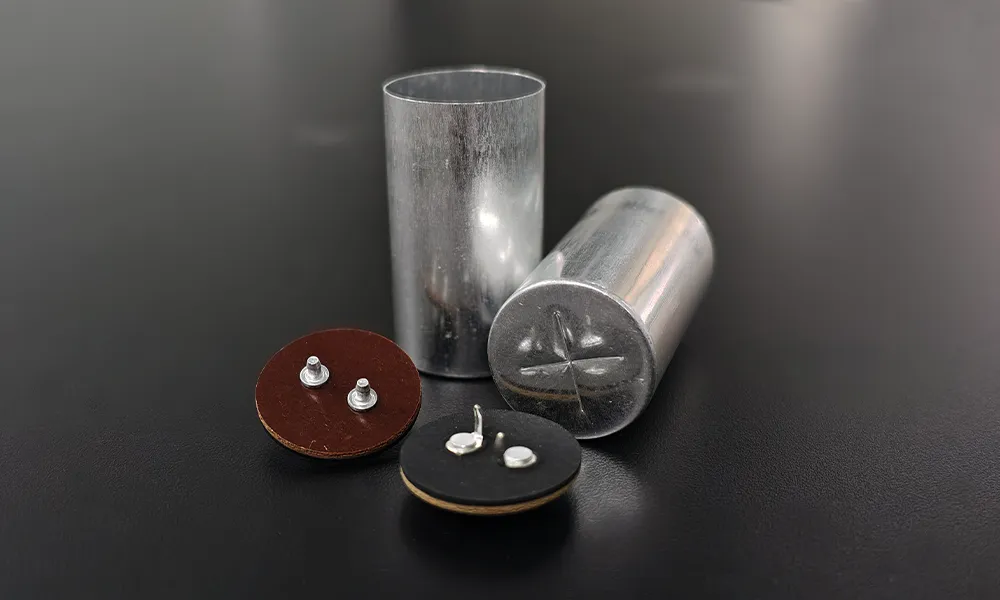

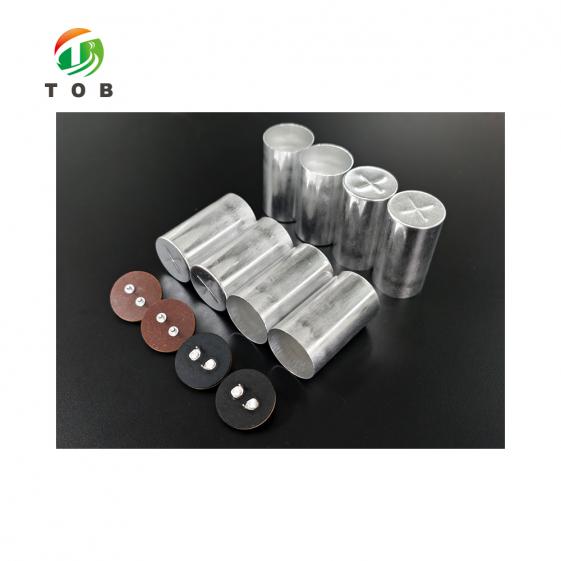

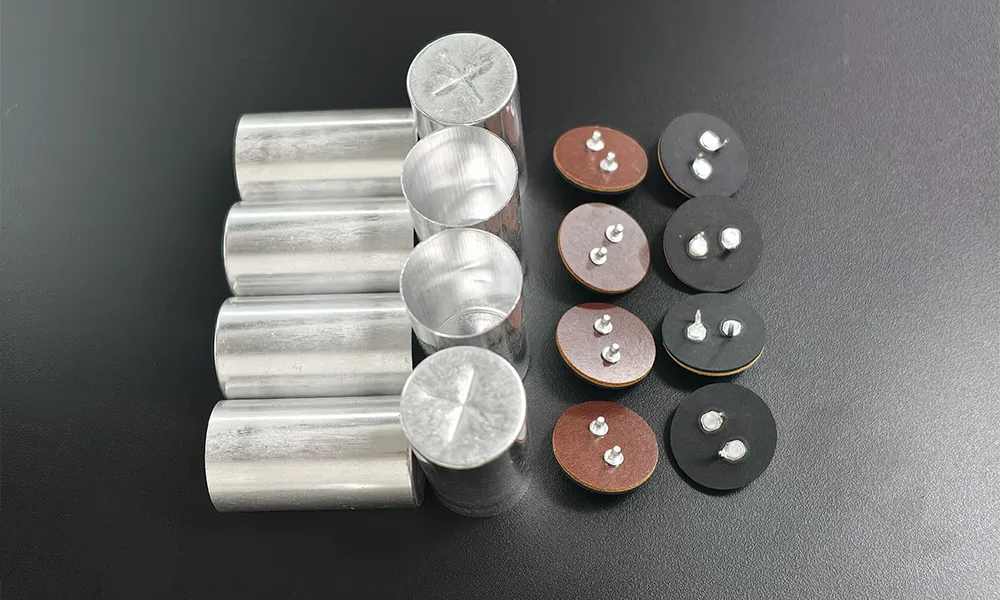

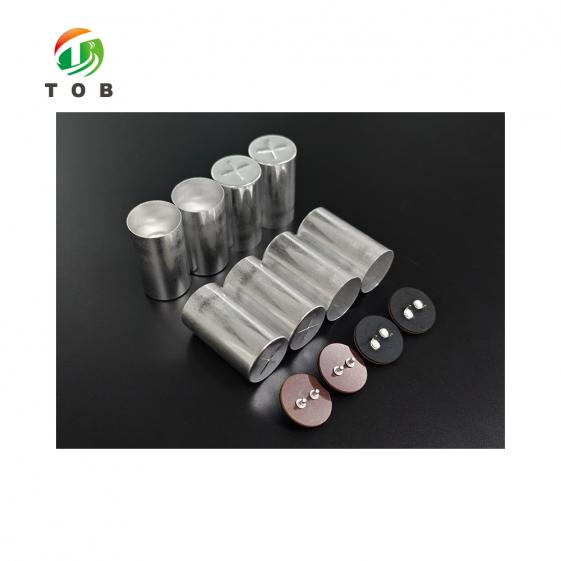

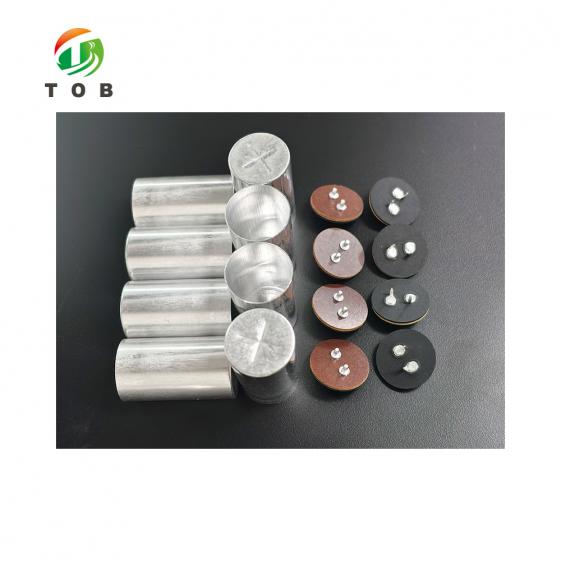

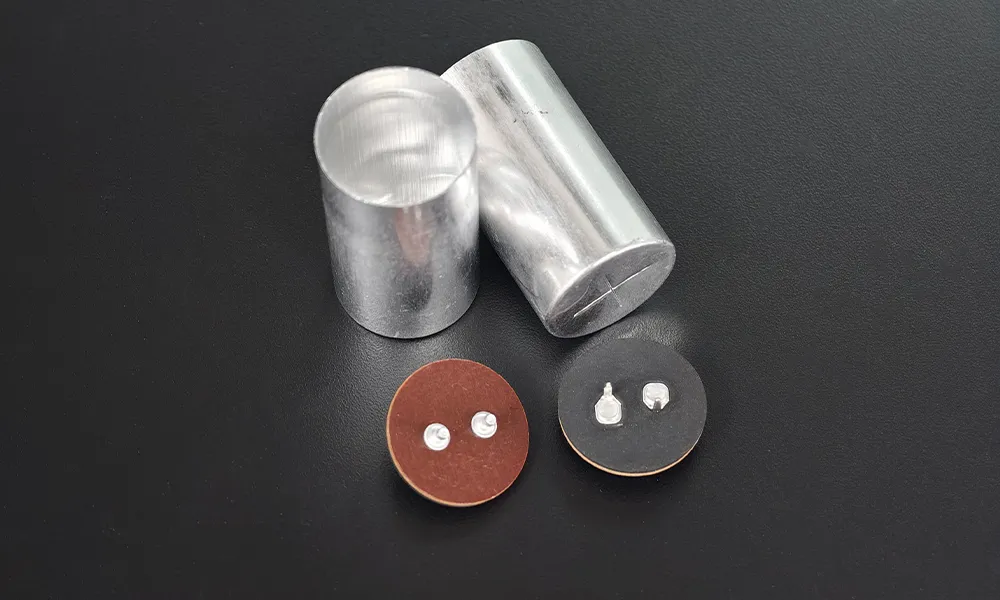

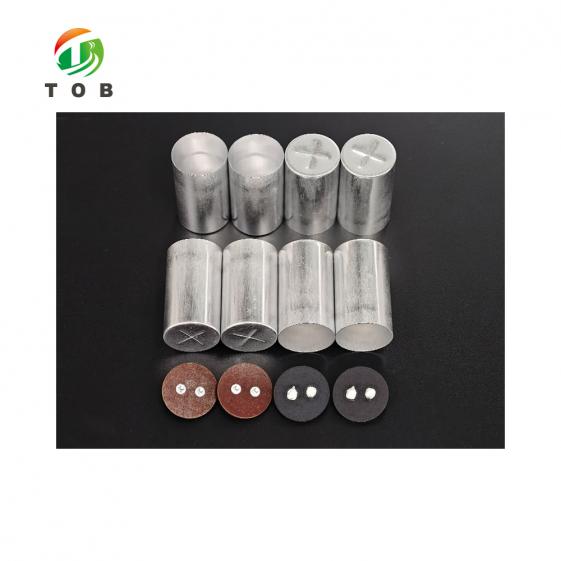

De TOB-3050-Al is een aluminium celbehuizing voor 3050 superkondensatorcellen, geleverd samen met het bijbehorende deksel waarmee de cel wordt afgesloten. De behuizing heeft een binnendiameter van 28,91 mm, een buitendiameter van 29,78 mm, een dikte van 0,49 mm en een hoogte van 53,5 mm.

Omdat de behuizing en het deksel als één set worden geleverd, worden de twee onderdelen waaruit de celbehuizing bestaat samen besteld, ontvangen en geteld in plaats van dat ze uit twee afzonderlijke artikelen worden gehaald.

Ideaal voor:

• 3050 superkondensatorcelconstructies
• Assemblagelijnen waarbij de celbehuizing en het bijbehorende deksel als één enkel bij elkaar passend leveringsartikel moeten arriveren
• Productieseries waarbij de behuizing samen met het deksel wordt verbruikt, zodat beide onderdelen op dezelfde planning moeten staan
• Projecten waarbij de afmetingen van de behuizing vóór de eerste bestelling moeten worden gecontroleerd aan de hand van de eigen celtekening
• Niet voor andere formaten: deze behuizing en dit deksel zijn uitsluitend gemaakt voor 3050 superkondensatorcellen. Ze kunnen niet worden toegepast op een ander celformaat — gebruik daarvoor de behuizing die voor dat formaat wordt geleverd.

Een 3050 superkondensatorcel bouwen? Stuur ons uw celtekening en wij controleren de binnendiameter van 28,91 mm en de behuizingshoogte van 53,5 mm daaraan.

Waar de Behuizing en het Deksel Passen in de Superkondensatorassemblage

De behuizing en het bijbehorende deksel worden verbruikt in de behuizingsfase van de celassemblage, nadat de elektrode en de separator zijn gewikkeld en gedroogd, en voordat de cel wordt gesloten en gevuld. De onderstaande volgorde is de typische routingsvolgorde voor een cilindrische superkondensatielijn — verifieer dit met uw eigen proces voordat u een bestelling vrijgeeft.

1. Elektrodevorbereiding — coaten en snijden van de stroomcollector
2. Tabbladen maken — tabbladen worden op maat geponst op de superkondensatortabjesponsmasjien vóór het wikkelen
3. Wikkelen van de elektrode en separator tot de jelyrol, gevolgd door drogen
4. De behuizing en het deksel worden hier gebruikt — de gewikkelde kern wordt in de 3050-behuizing geplaatst en het deksel wordt eroverheen in positie gebracht
5. Dekselassemblage — het deksel wordt verbonden met de pool op de elektrische klinkmachine voor superkondensatordoppen
6. Sluiten — de behuizing wordt voorzien van groeven en geseald op de groef- en sealmachine voor aluminium superkondensatorbehuizingen
7. Elektrolytvulling, reiniging, veroudering en testen

Belangrijke Technische Kenmerken van TOB-3050-Al

1. Afmetingen Behuizing

• Binnendiameter 28,91 mm: de binnenmaat van de behuizing, en daarmee de afmeting die ruimte moet bieden aan de gewikkelde kern die u wilt inbrengen.
• Buitendiameter 29,78 mm: de buitenkant van de behuizing, en daarmee de afmeting die moet passen bij uw groef- en sealgereedschap en eventuele houders op de lijn.
• Dikte 0,49 mm: de diktewaarde die voor deze behuizing is gespecificeerd, en die op deze pagina exact zo vermeld staat als op de productgegevens.
• Hoogte 53,5 mm: de hoogte van de behuizing, en daarmee de beschikbare vrije ruimte voor de kern, het deksel en de sluitingsmarges.

2. Materiaal

• Aluminium: de behuizing wordt geleverd in aluminium. Controleer welke kwaliteit uw sluit- en lasbewerkingen vereisen voordat u bestelt, aangezien de kwaliteit niet uitsluitend door de maataanduiding wordt bepaald.

3. Geleverd als Set

• Bus en deksel samen: de twee delen van de celbehuizing worden geleverd als één set, zodat één enkel bestelregel beide posities dekt in plaats van twee.
• Eén formaat per set: de bus en het deksel zijn gedimensioneerd voor 3050-cellen; ze zijn niet uitwisselbaar met de behuizing van een ander formaat.

Volledige technische specificaties

1. Afmetingen bus

2. Setconfiguratie

Selectiegids: De behuizing afstemmen op uw supercondensatorcel

Een celbehuizing kan niet worden aangepast van het ene formaat naar het andere, dus de beslissing wordt bepaald door de cel die u bouwt. TOB levert verschillende formaten supercondensatorbehuizingen, waarvan de onderstaande opstellingen de gebruikelijke uitgangspunten zijn.

Praktische operationele aanbevelingen

• Controleer de bus eerst aan de hand van uw tekening: vergelijk de binnendiameter van 28,91 mm en de hoogte van 53,5 mm met de kern die u wilt plaatsen vóór de eerste bestelling, aangezien een bus die bijna maar niet exact gelijk is, niet wordt gecorrigeerd door de sluitstap aan te passen.
• Bestel de set, niet de losse onderdelen: de bus en het deksel zijn gemaakt voor hetzelfde formaat, dus door deze op één bestelregel te houden, voorkomt u een mismatch tussen een bus uit de ene batch en een deksel uit een andere.
• Stem het deksel af op uw sluitbewerking: bevestig dat het deksel dat u ontvangt geschikt is voor de manier waarop uw lijn dit verbindt met de pool en vervolgens de bus groeft en afdicht.
• Controleer vóór een volledige productierun: voer de set door de plaatsing, dekselmontage en afsluiting op een klein aantal cellen uit voordat u een volledige productiebatch inzet.

Technische veelgestelde vragen

V1: Waarom worden de beker en het deksel als één set geleverd in plaats van als twee afzonderlijke artikelen?

Omdat ze de twee helften van één behuizing vormen en op elkaar zijn afgestemd. Door ze samen te leveren is de sluitbewerking gepland rond een paar dat tot dezelfde indeling behoort, en is er één bevoorradingsartikel om te tellen in plaats van twee.

V2: Hoe bevestig ik dat de 3050 beker geschikt is voor de cel die ik aan het bouwen ben?

Vergelijk de vier cijfers op deze pagina met uw celtekening: de binnendiameter moet ruimte bieden aan de gewikkelde kern, de buitendiameter moet passen bij uw groef- en afdichtingsgereedschap, en de hoogte moet ruimte laten voor de kern en de sluitingsspeling. Stuur ons de tekening en wij controleren deze aan de hand van de beker voordat u bestelt.

V3: Wat is niet inbegrepen in de set?

De set omvat de celbehuizing: de beker en het deksel. De elektrode, separator, elektrolyt, lammel of lipjes en eventuele pakkingen of isolatieonderdelen maken hier geen deel van uit en worden apart besteld.

V4: Hoe verschilt de 3050 behuizing van de grotere supercondensatorbehuizingen zoals de 60138-serie?

Qua celformaat, niet qua kwaliteitsniveau. De twee families behoren tot verschillende celgroottes, en een behuizing die voor het ene formaat is gemaakt, is niet aangepast aan het andere. Maak uw keuze op basis van de cel die u bouwt; de 60138 / 60130 / 66130 behuizing wordt behandeld op een eigen pagina.

V5: Welke andere handelingen op een supercondensatielijn gebruiken dit onderdeel?

De beker en het deksel worden verwerkt tijdens de stap van het stansen van de lipjes die de lipjes maakt vóór het wikkelen, de klinkstap die het deksel met de pol verbindt, en de groef- en afdichtingsstap die de beker sluit. Die drie bewerkingen zijn gekoppeld aan het procesgedeelte hierboven, zodat u het gereedschap naast de behuizing kunt controleren.

V6: Kunnen de bus en het deksel worden geleverd in een andere maat dan 3050?

TOB levert supercondensatorbehuizingen in verschillende maatcodes en behuizingen kunnen worden geproduceerd volgens een tekening van de klant. Stuur de binnendiameter, buitendiameter, dikte en hoogte van de bus die u nodig heeft, samen met de hoeveelheid, en de maat wordt bevestigd op basis van wat kan worden geproduceerd.

Heeft u de 3050-bus en het -deksel nodig in een hoeveelheid of configuratie die niet standaard is? Stuur ons uw celtekening en uw bouwvolume.

tob.amy@tobmachine.com | +86 181 2071 5609

Beoordeeld door: Pinery Gong, hoofdingenieur — accuassemblageproces en opbrengsttechniek, XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. ｜ Laatst bijgewerkt: 14-10-2026
