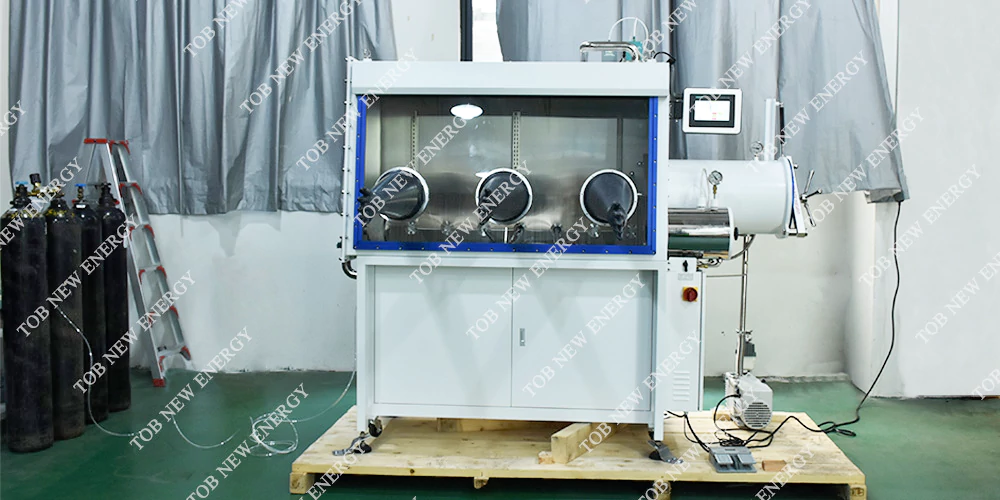

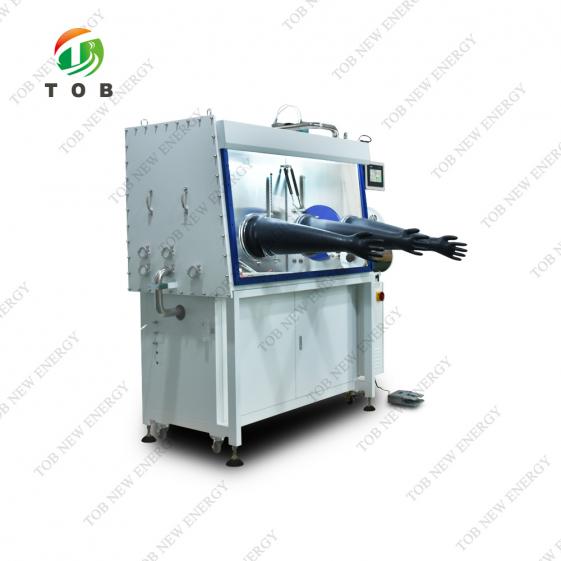

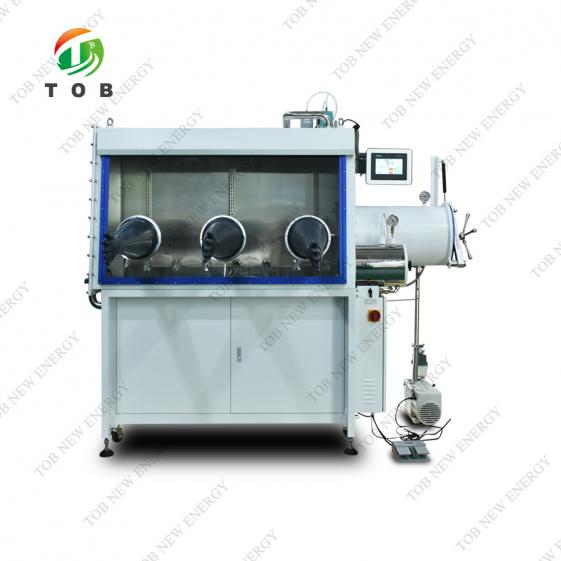

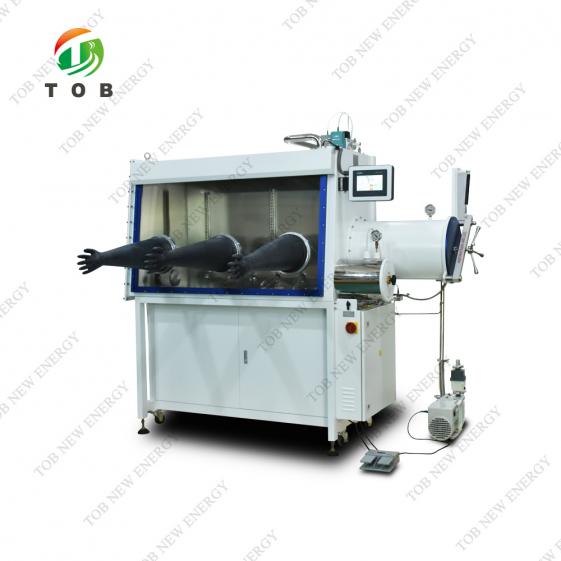

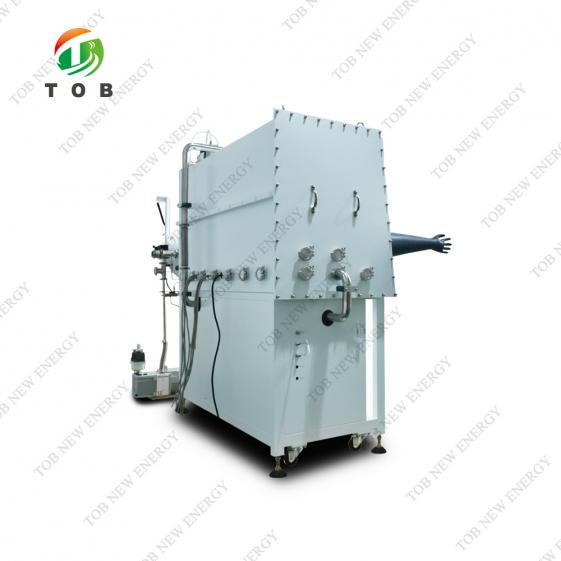

3 Handschoenen Handschoenenkastje met Verwarmingsfunctie
Specificaties
1. Model: TOB-GB-1500-S1-T1
Universeel (1500/750/900)
Handschoenenkast met 3 handschoenen, bediening aan één kant, geïntegreerd met een zuiveringsunit met één kolom, PLC-bediening met touchscreen, vacuümpomp, beugel, gesloten kast, kantelbaar bedieningsoppervlak en afneembaar veiligheidsglas. Onder normale omstandigheden, namelijk een constante temperatuur van 20 °C, een standaardatmosfeer, inert gas 99,999%.
water- en zuurstofindex minder dan 1 ppm.
2. Functies van het handschoenenkastje:
Gesloten kringloop
- Het gas in het handschoenenkastje circuleert in een gesloten lus door de circulatiewisselaar en de zuiveraar om continu water en zuurstof te verwijderen.
Automatische controle van de regeneratie
- De materialen die water en zuurstof verwijderen, kunnen worden geregenereerd en het regeneratieproces wordt door het programma aangestuurd.
Automatische reiniging
- De atmosfeerregeling in de boxhandschoenen wordt voltooid door automatisch aangestuurde reinigingskleppen
Box-drukregeling
- De druk in de handschoen wordt automatisch geregeld door PLC en de werkdruk kan vrij worden ingesteld binnen +/- 15 mbar. Boven +/- 16 mbar is er automatische systeembeveiliging.
Automatische regeling van vacuümpomp
- De vacuümpomp moet automatisch worden ingeschakeld wanneer dat nodig is.
3. Basisconfiguratie
* 1 set doos van roestvrij staal 304, zuurbestendig, dikte: 3 mm
* 1 vacuümovergangskamer van roestvrij staal, φ360*L600mm, rechterkant
* 1 kleine overgangskamer van roestvrij staal, φ150*L300mm.150℃, rechterkant
* 1 voorruit met 3 handschoenopeningen.
* 6 stuks butylrubber handschoenen.
* 1 set verlichtingssysteem
* 1 set hoogwaardige circulatieventilatoren, uitgerust met frequentieomvormer
* 1 set PLC-besturing en touchscreen-besturingssysteem
* 1 set zuiveringssysteem
* 1 set vacuümpomp
* 1 set wateranalysator
* 1 set zuurstofanalysator
* 1 set organische oplosmiddeladsorbers
* 1 voedingsinterface in de doos
*
6 KF40 back-upinterface
* 1 beugel en onderschuifbed
* 1 voetpedaal
* 10 stuks Blinde flens
* 2 stuks handschoenen poorten afdekking
4. Technologieparameters
|
Item
|
Parameter
|
|
Handschoenenkastje
|
Doos
|
Afmetingen doos: (L*B*H) = 1500×750×900mm
Materiaal kast: roestvrij staal 304, dikte 3 mm
Binnenoppervlak: behandeling met draadtrektechniek van roestvrij staal
Buitenoppervlak: verf, wit
|
|
Voorruit
|
Kantelramen,
transparant gehard veiligheidsglas, dikte 8 mm
Het glazen venster maakt gebruik van een solide O-ring (vacuümafdichtingsmethode) flensvensterstructuur
1. De raamflens wordt met behulp van een massieve dikke plaat, met hoge sterkte, slagvastheid en drukvervorming, in de vorm van een rechthoekige ring gesneden. De afdichtingsgroeven kunnen open zijn.
2. Het totale flensvenster en de ringvormige afdichtingsgroef worden gevormd met een groot portaalbewerkingscentrum en de vlakheid van het afdichtingsondersteuningsoppervlak en het onderste oppervlak van de afdichtingsgroef is <0,1 mm/m.
3. Het flensvenster en de doosbehuizing worden doorlopend gelast en er worden niet-destructieve testen op de lassen uitgevoerd om ervoor te zorgen dat er geen lekken zijn bij de laspunten.
4. Gebruik de vacuümafdichtingsmethode met een geïntegreerde ring van het type "O" die in de groef van de geïntegreerde ring is ingebed. De afdichtring heeft geen naden, een hoge afdichtingsbetrouwbaarheid, een lage lekkage en de lekkage van de doos is <0,0006 vol%/u.
5. Geschikt voor het afdichten van ramen en deuren van vacuümapparatuur.
|
|
Handschoenpoorten
|
Het materiaal is aluminiumlegering, O-ringafdichting,
gemakkelijk te onderhouden en goede afdichtingsprestaties
|
|

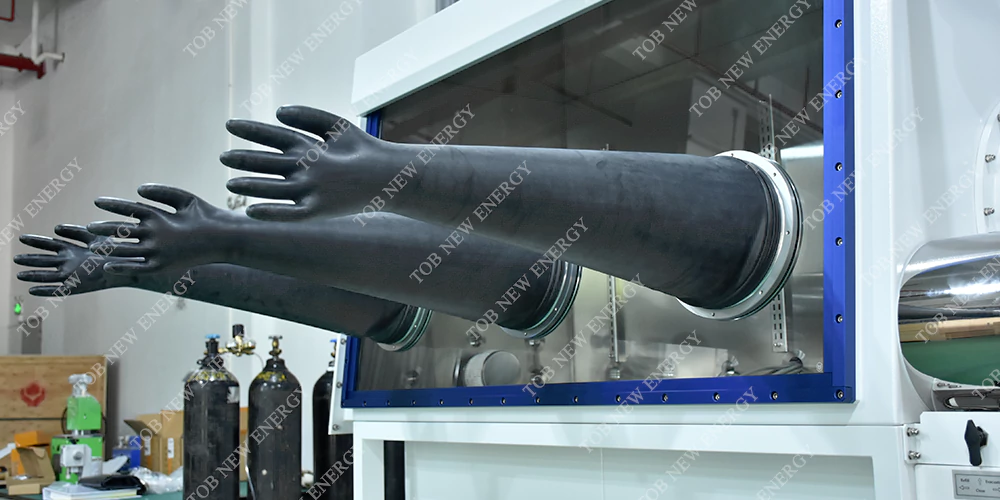

Handschoenen
|
Butylrubber, Ø 8", lengte 32"
|
|

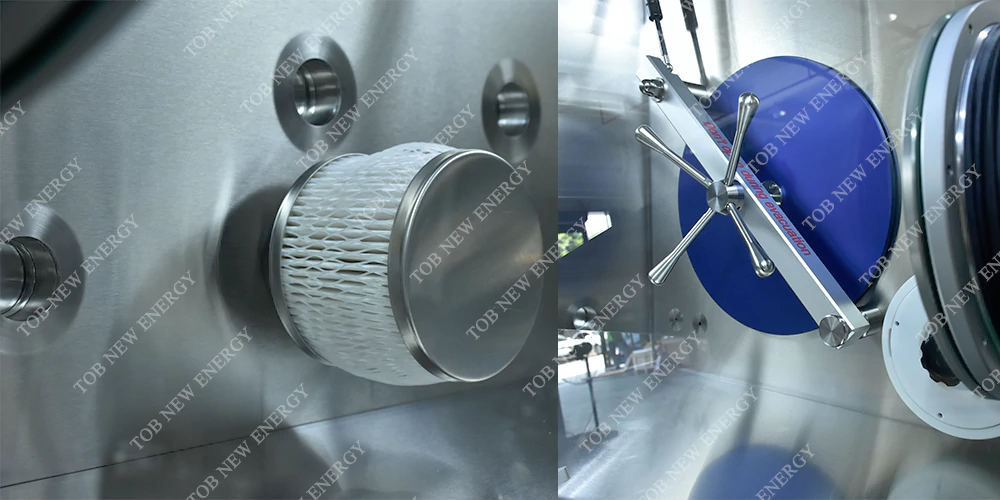

Filter:
|
0,3 micron, 1 gasinlaat en 1 gasuitlaat
Aanpassen:volgens de definitieve tekening.
|
|
Plank
|
Roestvrij staal, 3 lagen
|
|
Verlichting
|
LED-verlichting, geïnstalleerd voor elk glazen raam
|
|
Verbindingsstuk
|
Back-upinterface 6 stuks, DN 40 KF (indien nodig kunnen er meer worden toegevoegd, kan worden aangepast)
Voedingsinterface 1 st (220V)
|
|
Grote voorkamer
|
Kamer
|
Afmetingen: Ø 360 mm, lengte 600 mm
Materiaal: roestvrij staal 304
Oppervlakte: binnenoppervlak draadtrekproces, buitenoppervlak schilderen (wit)
|
|
Medeplichtige
|
Schuiflade: roestvrij staal 304
Deur: dubbele deur, geanodiseerd aluminium materiaal, dikte 10 mm, verticale bediening, met hefmechanisme
Manometer: analoge weergave
|
|
Controle
|
Automatische bediening van het touchscreen van een magneetventiel
|
|

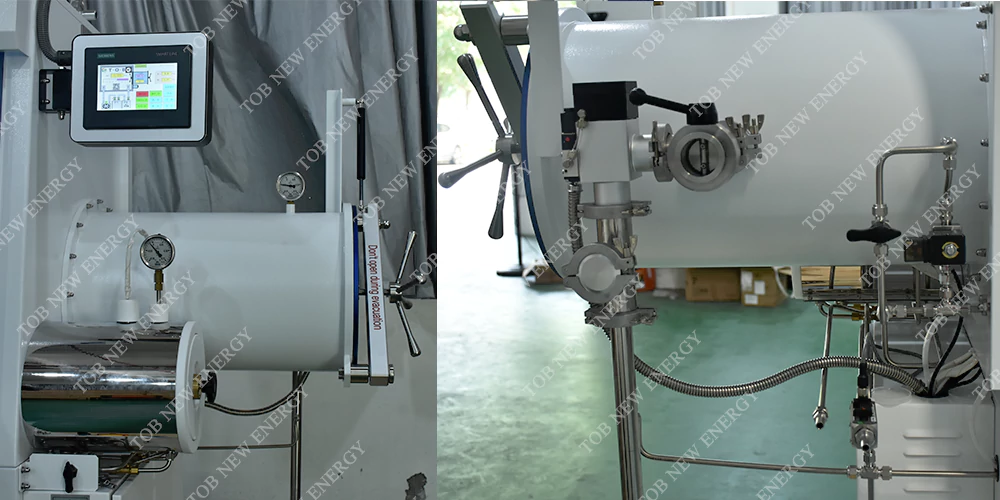

Kleine voorkamer
|
Kamer
|
Afmetingen: diameter 150 mm, lengte 300 mm
Materiaal: roestvrij staal 304
Oppervlakte: binnen: draadtrekproces, buiten: verf (wit)
|
|
Medeplichtige
|
Standaardconfiguratie: kleine cabinebak, 304SS
Deur: dubbele deur, draadslot
Manometer: analoge weergave
|
|
Controle
|
Handmatige klep handmatige bediening
|
|
Verwarming
|
Verwarmingsmodus: Het wordt verwarmd in een verwarmingsbuis met een watergekoelde flens
Verwarmingstemperatuur: ≤150℃
Verwarmingsvermogen: ≤2000W
Verwarmingsregeling: meterweergave, kan de verwarmingstemperatuur en verwarmingstijd instellen. Intelligente PID-temperatuurregelingsfunctie, nauwkeurige temperatuurregeling.
|
|
Gasreinigingscirculatiesysteem
|
Zuiveringskolom
|
Functie: gasdicht, water verwijderen, zuurstof verwijderen
Materiaal van de container: roestvrij staal 304
Zuiveringsmaterialen: koperkatalysator: 5 kg, moleculaire zeef: 5 kg
Reinigingscapaciteit: zuurstof: 60L, water: 2Kg
Water- en zuurstofindicatoren: minder dan 1 ppm
|
|
Bloedsomloopsysteem
|
Werkgas: stikstof, argon
Recyclingcapaciteit: geïntegreerde ventilatorstroom 90 m³ / h, frequentieomzetting geïnstalleerd
|
|
Regeneratie
|
Werking: PLC regelt automatisch het regeneratieproces
Regeneratiegas: werkgas gemengd met waterstofgas (waterstof 5-10%)
|
|
Vacuümpomp
|
12m³/u, draaischuifpomp, met olienevelfilter, luchttrillingsregeling
|
|
Kleppen
|
Hoofdafsluiter: DN 40 KF, elektrisch bediende hoekafsluiter
Regelklep: elektromagnetisch geïntegreerde klep (geïntegreerde klepzitting van roestvrij staal, enkele kolom is geïntegreerd voor zes kleppen)
|
|
Controlesysteem
|
Functie
|
Inclusief zelfdiagnose, zelfstartkarakteristiek bij uitschakelen, met drukregeling en adaptieve functie
Automatische besturing, cyclusbesturing, wachtwoordbeveiliging
SIEMENS PLC touchscreen
|
|
Drukregeling
|
Regelkast, overgangskamerdruk, werkdruk kast +/- 15 mbar vrij instelbaar, boven +/- 16 mbar automatische systeembeveiliging
|
|
Pedaal
|
Controleer de boxdruk, eenvoudig te bedienen boost en buck
|
|
Weergavesysteem
|
Met behulp van het Siemens PLC-aanraakscherm worden de bedrijfsstatus, de doosdruk, systeemrecords etc. weergegeven
|
|
Vacuümsysteemregeling
|
Vacuümpomp, kan handmatig of via de PLC worden gestart, stroom 12 m³/u, vacuüm van de overgangskamer en houdt de druk in de doos in evenwicht, vacuümpomplimiet vacuüm ≤ 2x10-1pa
|
|
Wateranalysator
|
Meetbereik: 0 ~ 500 ppm
Nauwkeurigheid: 0,1 ppm
Gebruik de P2O5-sensor, een breed scala aan toepassingen, met name voor de productie van lithium en metaalorganische en andere gebruikers. De watersonde kan worden gereinigd door het regeneratieproces om de oorspronkelijke staat te herstellen en kan opnieuw worden gebruikt.
|
|
Zuurstofanalysator
|
Meetbereik: 0 ~ 1000 ppm
Nauwkeurigheid: 0,1 ppm
De uitgang van de analysator is verbonden met de PLC en de gemeten waarden worden weergegeven op het touchscreen (PPM) en alarmwaarden kunnen worden ingesteld
Maakt gebruik van een elektrochemische batterij, zeer hoge gevoeligheid, zeer groot detectiebereik en snelle respons.
|
|
Snelle organische oplosmiddeladsorber
|
Afmetingen: Ø 238 mm, hoogte 407 mm, materiaal: 3 mm dik roestvrij staal 304, gevuld met zeer efficiënt geactiveerd adsorptiemateriaal (geactiveerde kool + aluminiumoxide). Aansluiting op de hoofdcirculatieleiding zorgt ervoor dat het circulerende gas eerst door de adsorber stroomt en voornamelijk vluchtig organisch gas adsorbeert. Snelle en eenvoudige vervanging van het adsorbensmateriaal. Na vervanging van de actieve kool kan de adsorptiekolom worden vacuümgezogen om de lucht te verwijderen en vervuiling van de zeer zuivere atmosfeer in de box te voorkomen.
|
|
Punt aanpassen:
|
1. Klem de draad direct door de KF40-poort en vul deze met lijm.
2. Handmatig bypass- en controlesysteem voor de grote voorkamer
|
5. Acceptatienorm en installatievoorwaarden:
Acceptatienorm: Onder standaardomstandigheden, d.w.z. een constante temperatuur van 20 ℃, een standaardatmosfeerdruk, een inerte gasbron van 99,999% en een lege-doos-werking, is de zuurstofindex van het water minder dan 1 ppm
6. Installatievoorwaarden:
(1) Zuiver argongas*3 fles (stikstof/heliumgas kan ook worden gebruikt): zuiverheid van 99,99%
(2) Argon-gas met hoge zuiverheid*1 fles (stikstof-/heliumgas kan ook worden gebruikt): Zuiverheid
(3) Argon-waterstofmengselgas*1 fles (stikstof-waterstofmengsel of helium-heliummengselgas kan ook worden gebruikt)
- Het waterstofgehalte bedraagt 5%~10%, de rest is zuiver argon (of zuiver stikstof).
- Het gas van 1 2 3 moet hetzelfde blijven!
(4) Drukreduceerventiel voor werkende gasflessen*1
- Het belangrijkste drukbereik van de meter is ＞15 MPa, het secundaire drukbereik is 0-1 MPa (of kan nauwkeurig 0,4-0,6 MPa aflezen)
(5) Drukreduceerventiel voor regeneratiegascilinder*1
- Het belangrijkste drukbereik is ＞15 MPa, en het secundaire drukbereik is 0-0,5 MPa (of kan nauwkeurig 0,05-0,08 MPa aflezen).
- De interfacedraad van het drukreduceerventiel moet overeenkomen met die van de argon-waterstofmenggascilinder.
