200A testarmatuur voor prismatische cellen

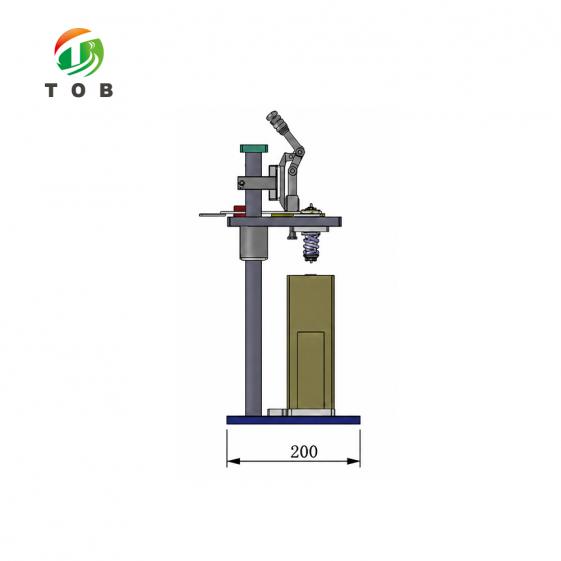

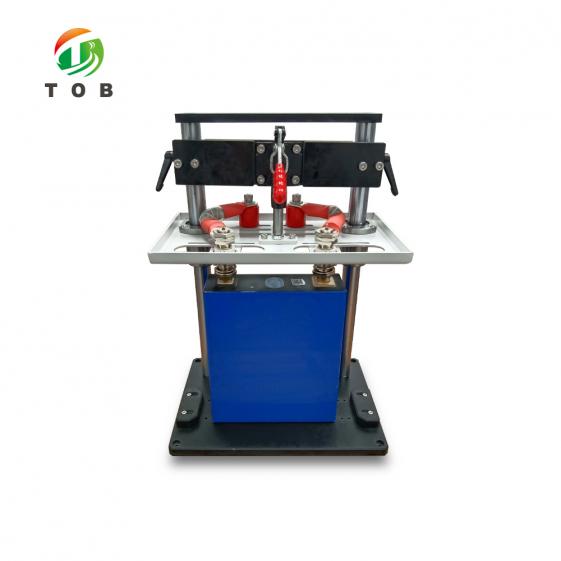

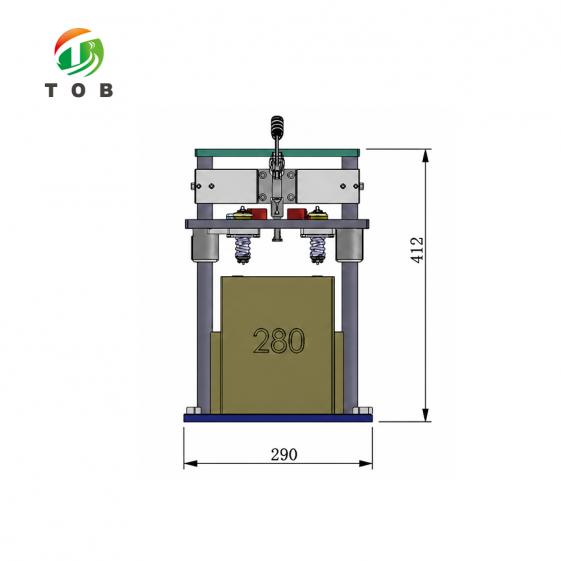

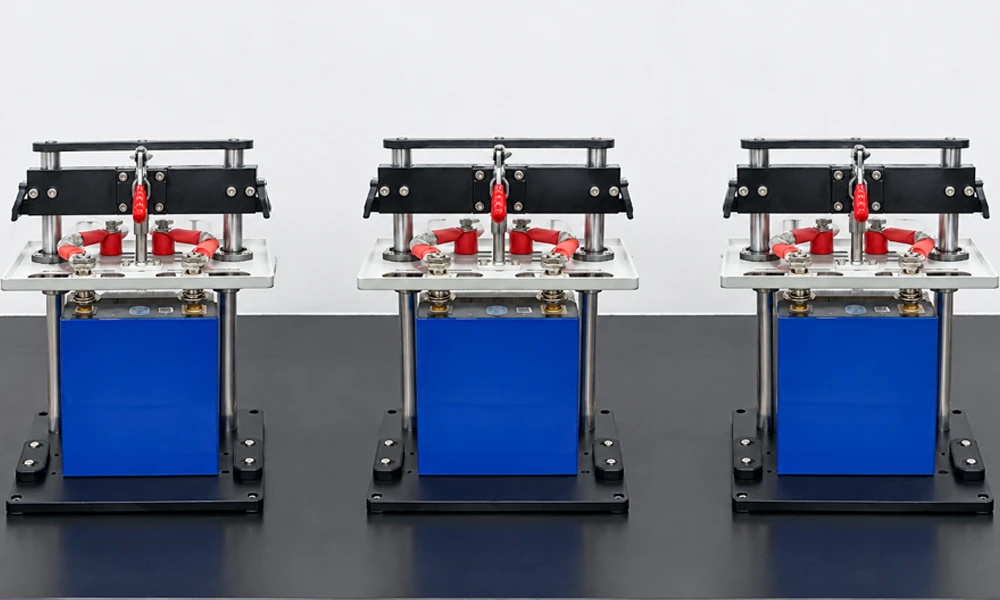

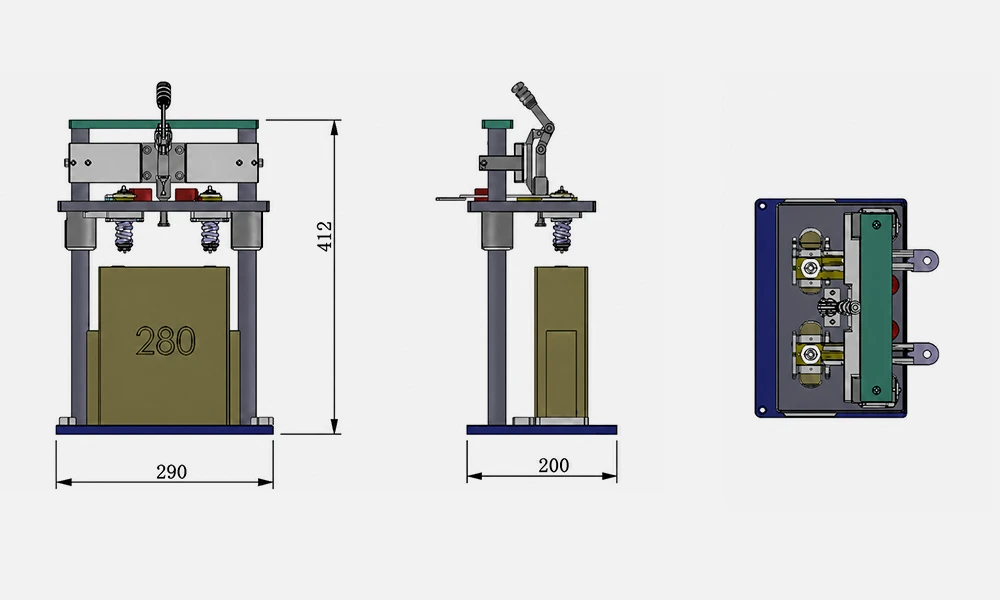

200A Testarmatuur voor prismatische cellen met hoge stroomsterkte - TOB-FJ-314-200A

Productoverzicht en ideale toepassingen

De TOB-FJ-314-200A is een testarmatuur met een hoge stroomsterkte van 200 A voor prismatische (vierkante) lithium-ioncellen. Het is ontworpen om een ​​prismatische cel stevig vast te houden tijdens laad-ontlaadtests en om het elektrische contact te verzorgen tussen de celcontacten en de batterijtestapparatuur. De testarmatuur heeft een stroomsterkteklasse van 200 A voor testprogramma's met hoge stroomsterkte op power-type cellen.

Prismatische cellen variëren sterk in hun buitenafmetingen en de positie van hun contactpunten - twee cellen met dezelfde capaciteit kunnen verschillen in breedte, hoogte, dikte en plaatsing van de contactpunten, afhankelijk van de fabrikant en het celontwerp. De TOB-FJ-314-200A pakt deze variatie in beide dimensies van compatibiliteit aan:

• Accommodatie van de celwand:De armatuur accepteert cellen met een breedte van 100 tot 235 mm, een hoogte van 0 tot 230 mm en een dikte van 30 tot 140 mm. Het hoogtebereik vanaf 0 mm geeft aan dat dunne cellen zonder hoogtebeperking kunnen worden ondersteund.
• Tab-positie aanpassing:De compatibele afstand tussen de lipjes is instelbaar van 70 tot 180 mm, zodat de contacten van het armatuur kunnen worden uitgelijnd met de posities van de twee lipjes op verschillende prismatische celformaten.

Deze combinatie betekent dat één type testopstelling een breed scala aan prismatische celformaten bestrijkt - van kleine en middelgrote cellen tot grote cellen met hoge capaciteit binnen de aangegeven dikte- en hoogtebereiken - waardoor het aantal specifieke testopstellingen dat een teststation nodig heeft bij het testen van meerdere formaten, wordt verminderd.

Ideaal voor:

• Fabrikanten van prismatische cellen voeren laad-ontlaadtests en capaciteitsclassificaties uit op vierkante cellen, waaronder vermogenscellen die hoge teststromen vereisen.
• Laboratoria voor kwaliteitscontrole van batterijen die prismatische cellen testen uit binnenkomende inspectie- of productiebatches.
• Batterijonderzoeks- en ontwikkelingsteams evalueren prismatische celontwerpen, waarbij de celafmetingen en de positie van de aansluitingen tussen de verschillende iteraties veranderen.
• Teststations die meerdere prismatische formaten verwerken en één verstelbare armatuur nodig hebben in plaats van een aparte armatuur per formaat.

Wilt u controleren of de afmetingen van de cel en de 200 A-classificatie overeenkomen met uw prismatische celformaat en testplan? Neem dan contact op met onze batterijtestexperts en deel de afmetingen van uw cel (breedte, hoogte, dikte) en de afstand tussen de contactpunten.

De rol van het armatuur bij prismatische celtesten

Een prismatische cel kan pas getest worden als deze zowel mechanisch vastgehouden als elektrisch verbonden is met de testapparatuur. De testopstelling vervult deze twee functies en bevindt zich tussen de cel en de batterijtester in het testproces.

• Celvoorbereiding:De te testen prismatische cel wordt geselecteerd en de afmetingen en tabindeling ervan worden gedefinieerd.
• Armatuurafstelling:Het armatuur wordt op de cel ingesteld - de celaccommodatiezone wordt aangepast aan de breedte, hoogte en dikte van de cel, en de lipcontacten worden ingesteld op de hartafstand van de lip van de cel binnen het bereik van 70 tot 180 mm.
• Celbelasting:De cel wordt in de houder geplaatst en de contacten worden op de cellipjes aangebracht.
• Testen:De batterijtestapparatuur voert het testprogramma uit - bijvoorbeeld laad-ontlaadcycli, capaciteitsbepaling of interne weerstandsmeting - waarbij de testopstelling de stroom tussen de apparatuur en de cel transporteert.
• Uitladen en herhalen:De geteste cel wordt verwijderd en de testopstelling wordt opnieuw afgesteld voor het volgende formaat of de volgende cel.

Verschillende factoren maken het bevestigingsmiddel tot een doorslaggevend element bij het testen van prismatische cellen:

Tab-uitlijning.De elektrische verbinding met een prismatische cel wordt gemaakt via de twee contactpunten. Als de contactpunten van de armatuur niet overeenkomen met de positie van de contactpunten, wordt het contactoppervlak kleiner, neemt de contactweerstand toe en wordt de stroomgeleiding tussen de twee contactpunten ongelijkmatig. De instelbare afstand tussen de contactpunten van 70 tot 180 mm zorgt ervoor dat de TOB-FJ-314-200A correct kan worden uitgelijnd met cellen met verschillende contactpuntconfiguraties.

Werking bij hoge stroomsterkte.Bij teststromen die de 200 A-limiet van de testopstelling benaderen, is de kwaliteit van elk contactvlak in het stroompad van belang. De staat, reinheid en stevigheid van de contacten hebben direct invloed op de hoeveelheid warmte die bij de contacten wordt gegenereerd en op de consistentie van de meetresultaten. De testopstelling is ontworpen om deze stromen te verwerken voor snelle tests van prismatische cellen.

Mechanische stabiliteit.Een prismatische cel met een breedte tot 235 mm en een dikte tot 140 mm heeft een aanzienlijke massa en neemt veel ruimte in beslag. De houder houdt de cel stabiel vast tijdens de test, zodat de positie van de cel – en daarmee de contactconditie – niet verandert tijdens de cycli.

Belangrijkste technische kenmerken van de TOB-FJ-314-200A

• 200 A Stroomvoerende klasse
  De testopstelling is ontworpen voor een stroomvoerend vermogen van 200 A, waardoor deze geschikt is voor testprogramma's met hoge stroomsterkte voor prismatische vermogenscellen - het testregime waarin conventionele testopstellingen met een lage stroomsterkte de beperkende factor vormen.
• Geschikt voor cellen met een breedte van 100 - 235 mm
  De armatuur accepteert cellen met een breedte van 100 tot 235 mm, waarmee een breed scala aan prismatische formaten wordt afgedekt, van middelgrote tot grote cellen binnen dit bereik. Het breedtebereik is vastgelegd aan de brede kant, zodat één armatuur geschikt is voor meerdere celbreedtes.
• Hoogteverstelling van 0 tot 230 mm
  De testopstelling is geschikt voor cellen met een hoogte tot 230 mm. Het bereik begint bij 0, wat aangeeft dat dunne cellen zonder hoogtebeperking kunnen worden ondersteund – handig wanneer cellen met een laag profiel naast hogere formaten worden getest.
• Geschikt voor diktes van 30 - 140 mm
  De armatuur accepteert cellen met een dikte van 30 tot 140 mm. Dit bereik omvat een aanzienlijk aantal prismatische celformaten, waaronder dikke cellen met een hoge capaciteit waarvan de afmetingen en het gewicht een stevige bevestiging in de armatuur vereisen.
• Verstelbare afstand tussen de lipjes: 70 - 180 mm
  De compatibele afstand tussen de lipjes is instelbaar van 70 tot 180 mm, waardoor de contactpunten van de armatuur kunnen worden uitgelijnd met de lipjesposities van verschillende prismatische celontwerpen. Deze parameter maakt de armatuur aanpasbaar aan celformaten met verschillende lipjesafstanden.
• Eén armatuur voor meerdere formaten
  Omdat zowel het bereik van de celomhulling als de afstand tussen de tabcentra instelbaar zijn, is één enkele TOB-FJ-314-200A-configuratie geschikt voor veel prismatische formaten. Voor teststations die met verschillende celtypen werken, vermindert dit het aantal benodigde armaturen en vereenvoudigt het het beheer ervan.
• Gebouwd voor teststations met hoge stroomsterkte.
  De combinatie van een stroomklasse van 200 A en een breed formaat maakt het armatuur geschikt voor gebruik in teststations met hoge stroomsterkte, waar het armatuur deel uitmaakt van het stroomcircuit en de contactkwaliteit keer op keer moet behouden.

Compatibele celafmetingen

Tabparameters

Praktische gebruiksadviezen

Controleer de cel aan de hand van de afmetingen voordat u deze plaatst: controleer of de breedte (100 - 235 mm), hoogte (0 - 230 mm) en dikte (30 - 140 mm) van de cel binnen het bereik van de bevestigingsinrichting vallen, en controleer de hartafstand van de bevestigingslipjes van de cel aan de hand van het instelbare bereik van 70 - 180 mm.

• Stel de tabcontacten in op de tabposities van de cel:Stel de afstand tussen de lipjes zo af dat de contactpunten van het armatuur samenvallen met de middelpunten van de twee lipjes. Een correcte uitlijning maximaliseert het contactoppervlak en zorgt voor een gelijkmatige stroomkring tussen de twee lipjes.
• Stem de testopstelling af op de teststroom:Controleer voordat u het programma start of de geplande teststroom binnen de stroomvoerende klasse van 200 A van het testopstelling valt.
• Houd de contactoppervlakken schoon:Bij hoge teststromen verhoogt vervuiling of oxide op de contacten de contactweerstand en genereert warmte. Controleer en reinig de contactoppervlakken vóór gebruik bij hoge stromen.
• Plaats de cel stevig:Zorg ervoor dat de cel goed vastzit en geen speling vertoont voordat de test begint, zodat de contactconditie stabiel blijft gedurende de cycli.
• Laden en lossen zonder te forceren:Plaats en verwijder cellen zonder ze met geweld in de bevestigingszone te duwen, om mechanische schade aan de cel, het armatuur en het contactmechanisme te voorkomen.
• Periodiek inspecteren en onderhouden:Controleer de contacten en de verstelbare delen op slijtage met regelmatige tussenpozen en bewaar het armatuur op een schone, droge plaats wanneer het niet in gebruik is.

Veelgestelde vragen over techniek

Vraag 1: Welke prismatische celgroottes ondersteunt de TOB-FJ-314-200A?

De mal is geschikt voor cellen met een breedte van 100 tot 235 mm, een hoogte van 0 tot 230 mm en een dikte van 30 tot 140 mm. De compatibele hartafstand tussen de lipjes is instelbaar van 70 tot 180 mm.

Vraag 2: Wat betekent het hoogtebereik van 0 - 230 mm?

De testopstelling ondersteunt cellen tot een hoogte van 230 mm, en het bereik begint bij 0, wat aangeeft dat dunne cellen zonder hoogtebeperking kunnen worden ondersteund. Hierdoor kunnen dunne cellen in dezelfde testopstelling worden getest als hogere formaten binnen het bereik.

Vraag 3: Wat is de afstand tussen de lipjes en waarom is deze verstelbaar?

De tab-hartafstand is de afstand tussen de middelpunten van de twee contactpunten van de cel – de punten waar de elektrische verbinding met de cel tot stand komt. De compatibele tab-hartafstand van het armatuur is instelbaar van 70 tot 180 mm, zodat de contacten van het armatuur kunnen worden uitgelijnd met de tabposities van verschillende prismatische celontwerpen, waardoor het contactoppervlak en het stroompad consistent blijven voor alle formaten.

Vraag 4: Wat betekent de 200 A-rating voor de wedstrijd?

De TOB-FJ-314-200A valt in de stroomvoerende klasse van 200 A, wat betekent dat deze is ontworpen om teststromen tot dit niveau te verwerken voor laad-ontlaadtests met hoge stroomsterkte van prismatische vermogenscellen. Controleer de specificaties (bijvoorbeeld de omstandigheden waaronder de stroom wordt toegevoerd) aan de hand van uw specifieke testprogramma.

Vraag 5: Hoe verbindt het armatuur de cel met de batterijtester?

De houder klemt de cel mechanisch vast en zorgt voor het elektrische contact bij de contactpunten van de cel; de stroom loopt verder van de houder naar de batterijtestapparatuur. Neem contact op met TOB en vermeld uw testermodel en aansluitgegevens, zodat de juiste configuratie voor uw opstelling kan worden vastgesteld.

Vraag 6: Kan één armatuur meerdere prismatische celformaten bedienen?

Ja. Zowel de afmetingen van de lens (breedte, hoogte, dikte) als de afstand tussen de lipjes zijn binnen een breed bereik mogelijk, waardoor hetzelfde type armatuur voor meerdere prismatische formaten binnen dat bereik gebruikt kan worden. Het wisselen tussen formaten is een kwestie van het armatuur opnieuw afstellen, in plaats van over te schakelen naar een speciaal armatuur.

Vraag 7: Hoe moet het armatuur worden onderhouden?

Houd de contactoppervlakken en de verstelbare delen schoon en controleer ze regelmatig op slijtage of vervuiling. Dit is met name belangrijk bij testen in de 200 A-klasse, waar de contactconditie zowel de warmteontwikkeling als de meetnauwkeurigheid beïnvloedt. Bewaar het apparaat op een schone, droge plaats wanneer het niet in gebruik is.

Bent u klaar om uw teststation voor prismatische cellen uit te rusten met een 200 A-armatuur die geschikt is voor verschillende celformaten? Vraag een offerte aan voor de TOB-FJ-314-200A met de afmetingen van uw cellen (breedte, hoogte, dikte), de hartafstand van de contactpunten en de gewenste teststroom. Onze batterijtestexperts kunnen de armatuurconfiguratie voor uw cellen en testplan bevestigen.
