14500 cilindrische celbehuizingsset

14500 Cilindercelbehuizingsset - TOB-14500-C-1

Productoverzicht en ideale toepassingen

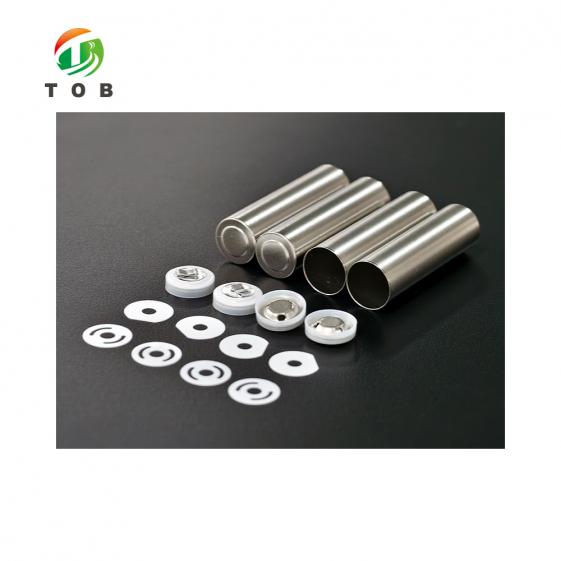

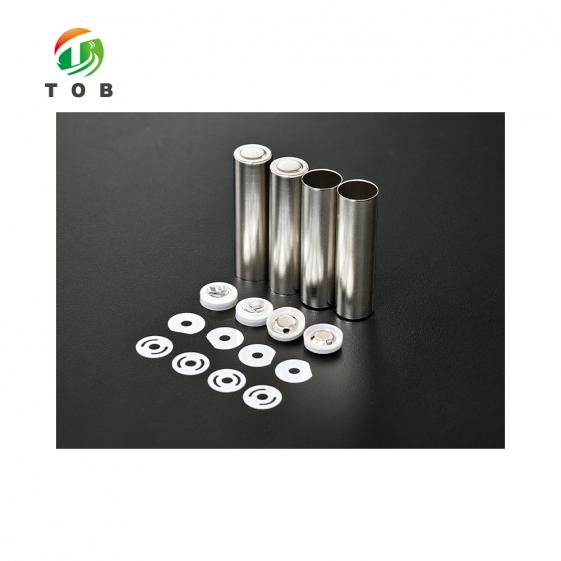

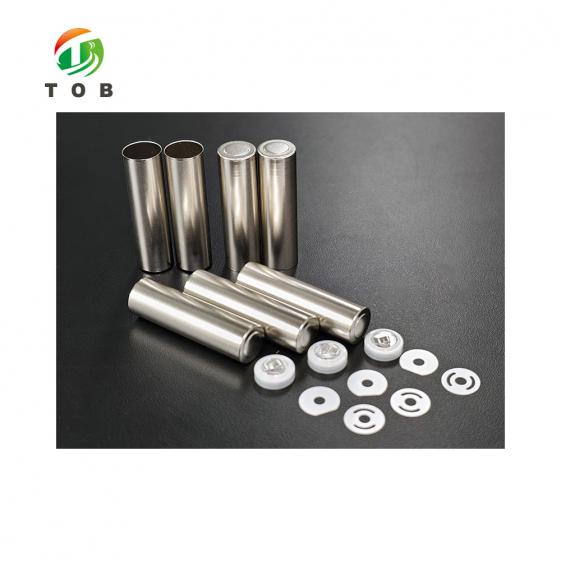

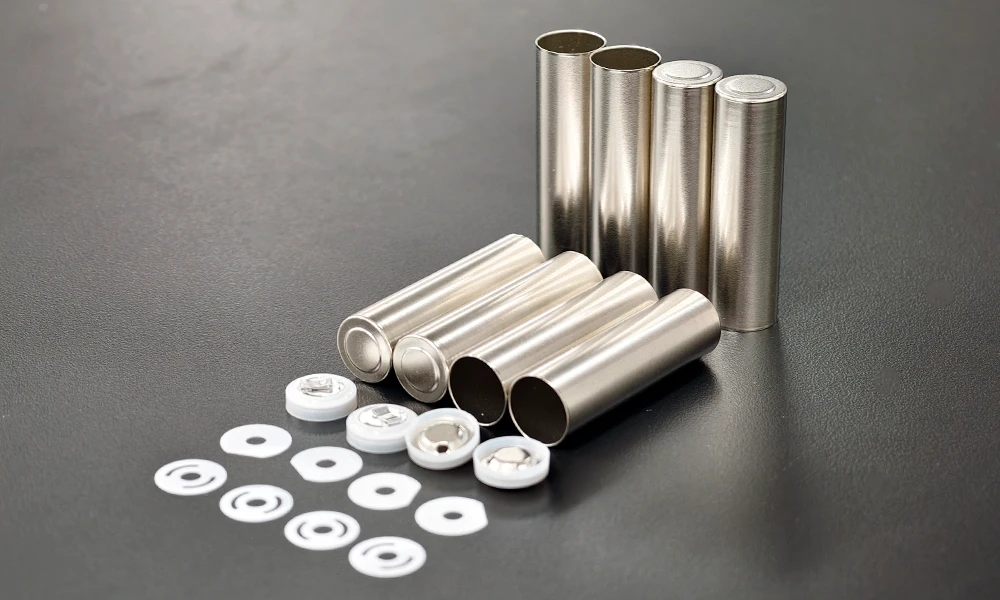

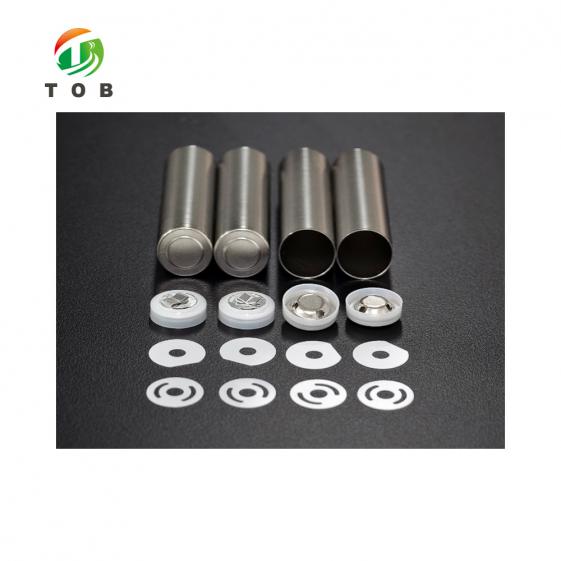

De TOB-14500-C-1 is een complete hardwarekit voor het bouwen van 14500 cilindrische cellen (14 mm × 50 mm). Elke set bevat een vernikkelde behuizing van Japans staal, een explosieveilige dop en de bijbehorende boven- en onderafdichtingen. De kits worden per 100 stuks in een zak geleverd.

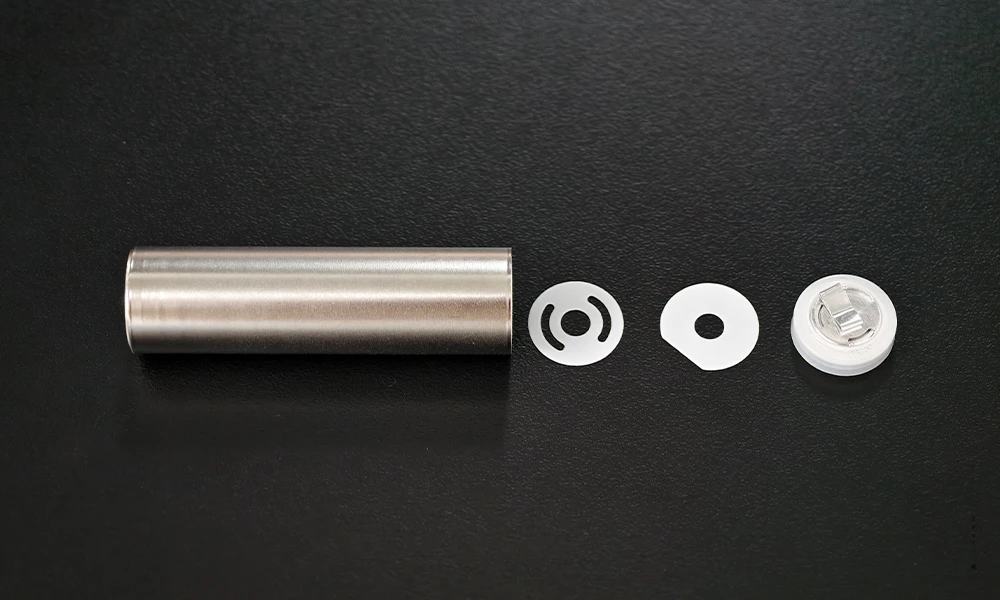

De dop wordt geleverd met een reeds vastgelast aluminium lipje (7 mm × 3 mm × 0,15 mm), waardoor u zelf geen lipje meer aan de dop hoeft te bevestigen. De dop heeft een interne weerstand van ≤ 0,5 mΩ en het veiligheidsventiel opent bij 3,2 ~ 4,0 MPa.

Ideaal voor:

• 14500 (14 mm × 50 mm) cilindrische celconstructies
• Bouwpakketten waarbij de behuizing, de dop en beide isolatiepakkingen uit één bijpassende set nodig zijn.
• Assemblage-routines waarbij de stap waarbij de kap aan het lipje wordt bevestigd, moet worden verwijderd.
• Runs worden geproduceerd in honderden cellen, overeenkomend met de 100 sets per zak.
• Niet voor andere formaten:Deze kit is alleen geschikt voor 14500-cellen. Voor 18650-, 21700- of 4680-cellen dient u de behuizing te gebruiken die voor dat formaat is bedoeld.

Bouw je een 14500-cel? Vertel ons je methode voor het lassen van de kap en we bevestigen of het voorgelaste aluminium lipje van 7 × 3 × 0,15 mm daarvoor geschikt is.

Waar de behuizingsset past in de cilindrische celassemblage

De behuizingskit wordt verbruikt tijdens de assemblage, nadat de elektrodenstapel is gewikkeld en voordat de cel wordt gesloten. In een cilindrische celproductielijn bevindt deze zich bij stap 3 hieronder:

1. Voorbereiding van de elektrode — coaten, walsen en snijden
2. Het elektrode- en scheidingselement in de rol wikkelen.
3. De kofferset wordt hier gebruikt.— Plaats de gelrol in de behuizing, plaats de boven- en onderpakkingen en draai de explosieveilige dop erop.
4. Kaplassen — het voorgelaste aluminium lipje is het onderdeel waarmee de lasverbinding tot stand komt.
5. Groeven aanbrengen en elektrolytvulling
6. Afdichten, reinigen en vormen/sorteren

Belangrijkste technische kenmerken van TOB-14500-C-1

1. Casusopbouw

• Vernikkeld Japans staal:De behuizing is vervaardigd uit Japans staal met een nikkelcoating, wat een lasbaar en corrosiebestendig buitenoppervlak oplevert voor de assemblage van cilindrische cellen.
• 14500-formaat:Gedimensioneerd voor 14500 cellen (14 mm × 50 mm).

2. Dop en voorgelast lipje

• Explosiebestendige dop:voorzien van een veiligheidsventiel dat opent bij 3,2 ~ 4,0 MPa om de interne druk te verlagen.

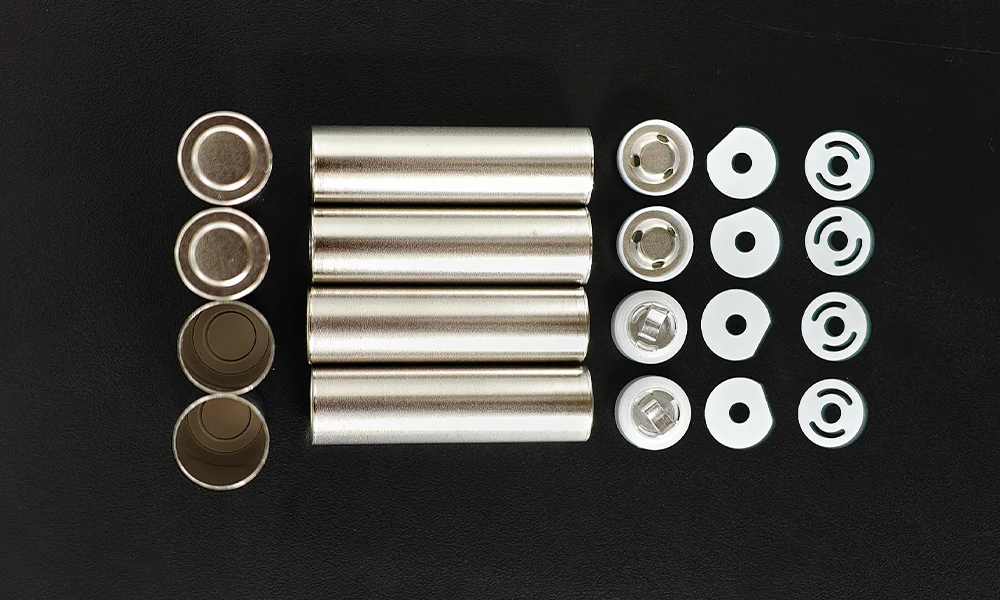

• Voorgelaste aluminium lip:7 mm × 3 mm × 0,15 mm, vóór levering aan de dop gelast. Dit is het belangrijkste praktische verschil met het apart kopen van een kale behuizing en dop: de verbinding tussen het lipje en de dop hoeft niet in uw productielijn te worden ingesteld.
• Interne weerstand van de dop:≤ 0,5 mΩ, dus de condensator voegt een bekende en kleine serieweerstand toe aan de cel.

3. Volledigheid van de kit en verpakking

• Bijpassende verbruiksartikelen:De behuizing, dop, bovenste pakking en onderste pakking worden samen geleverd, dus één zak bevat alle vier de onderdelen.
• Standaardverpakking:100 sets per zak.

Volledige technische specificaties

1. Inhoud van de set en de koffer

2. Specificaties van de dop

Keuzegids: Kies de juiste behuizing voor uw celformaat

De behuizingsset is niet schaalbaar naar andere formaten — de behuizing, dop en pakkingen zijn uitsluitend voor één formaat gemaakt. Gebruik het formaat dat overeenkomt met de cel die u bouwt:

Praktische bedieningsaanbevelingen

• Tel voordat je begint met hardlopen:Een zak bevat 100 sets, en elke set moet vier posities bedekken. Tel de inhoud van de zak en vergelijk deze met de geplande productieomvang voordat u de zak opent, want een ontbrekende pakking kan de montage halverwege de productie stoppen.
• Bevestig het tabblad voordat u de routering vrijgeeft:Omdat het aluminium lipje al is vastgelast, moet u controleren of de lasstap voor de dop is ingesteld om te verbinden met een aluminium lipje van 7 mm × 3 mm × 0,15 mm in plaats van een lipje aan de dop zelf te lassen.
• Stem het klepbereik af op uw testlimieten:De afsluitklep opent bij 3,2 ~ 4,0 MPa; zorg ervoor dat de druklimieten die in uw celtest en acceptatieplan worden gebruikt, overeenkomen met dit bereik.
• Monteer beide pakkingen:De set bevat een bovenste en een onderste isolatiepakking; beide posities moeten worden voorzien van een pakking. Controleer daarom in de instructies van uw productlijn of er twee pakkingen per set worden meegeleverd.

Veelgestelde vragen over techniek

Vraag 1: Waarom wordt het aluminium lipje vóór levering aan de dop gelast?

Zodat de verbindingsbewerking tussen lipje en dop niet meer nodig is op uw productielijn. U ontvangt een dop die al voorzien is van een aluminium lipje van 7 mm × 3 mm × 0,15 mm, waardoor u alleen nog de resterende lasnaad op de dop hoeft aan te brengen.

Vraag 2: Hoe kies ik tussen deze kit en de 18650- of 21700-behuizingen?

Alleen afhankelijk van het celformaat — de onderdelen zijn niet onderling verwisselbaar. Als uw cel een 14500-formaat heeft (14 mm × 50 mm), is deze kit geschikt. Als het een 18650- of 21700-formaat is, gebruik dan de behuizing die voor dat formaat is gemaakt. De keuze hangt af van de cel die u bouwt, niet van de capaciteit of toepassing.

Vraag 3: Wat zegt de waarde van 3,2 ~ 4,0 MPa mij over de dop?

Dit is de druk waarbij het veiligheidsventiel van de dop opengaat om de interne druk te verlagen. Beschouw dit als de openingsdrempel van de dop bij het instellen van druklimieten voor uw celtesten en acceptatiecriteria.

Vraag 4: Wat betekent een interne weerstand van de condensator van ≤ 0,5 mΩ in de praktijk?

Het gaat om de weerstand die de condensator zelf toevoegt. Een maximale waarde van ≤ 0,5 mΩ betekent dat de condensator slechts een kleine, beperkte serieweerstand aan de cel toevoegt. Dit is van belang wanneer je interne weerstandsmetingen vergelijkt tussen verschillende builds of tussen verschillende batches condensatoren.

Vraag 5: Wat is er niet inbegrepen in de set?

De set bevat alleen de hardware van de cel: behuizing, dop, bovenste pakking en onderste pakking. De elektrode-assemblage, separator, elektrolyt en alle andere celcomponenten zijn niet inbegrepen.

Heeft u de 14500-kit nodig in een hoeveelheid of configuratie die niet standaard is? Stuur ons uw bouwvolume en de gewenste lasmethode voor de kap.

tob.amy@tobmachine.com| +86 181 2071 5609

Beoordeeld door:Pinery Gong, Hoofdingenieur — proces- en opbrengstoptimalisatie voor batterijassemblage, XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. | Laatst bijgewerkt: 12-10-2026
