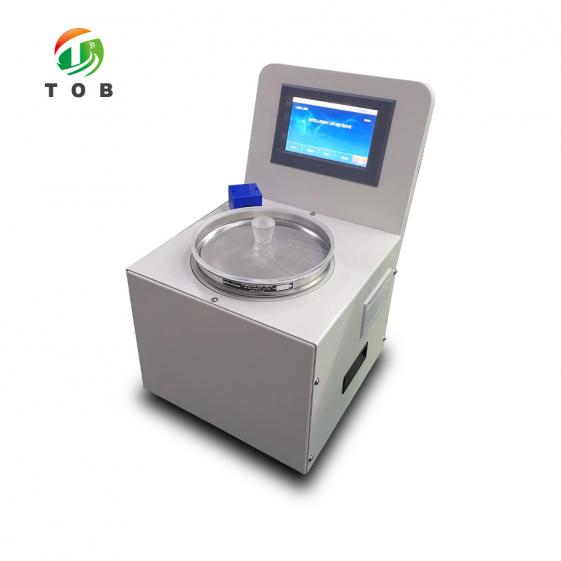

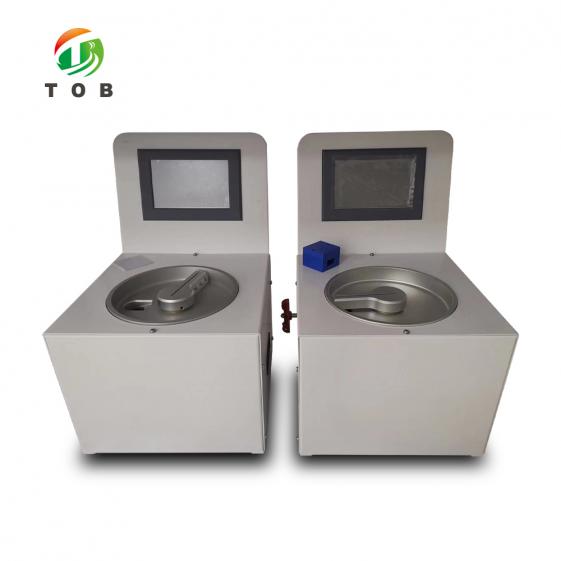

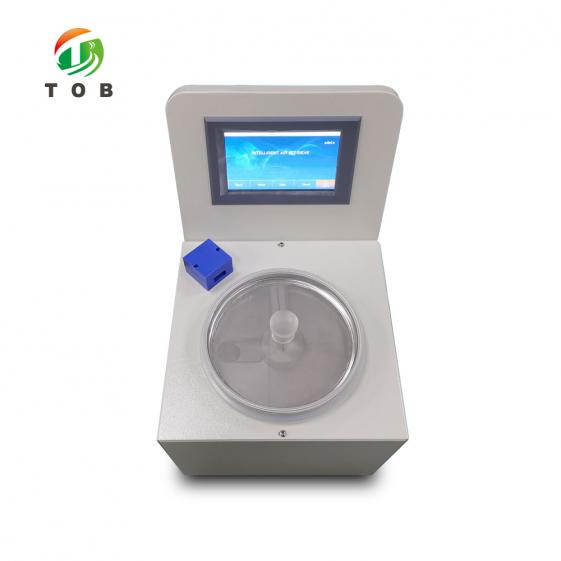

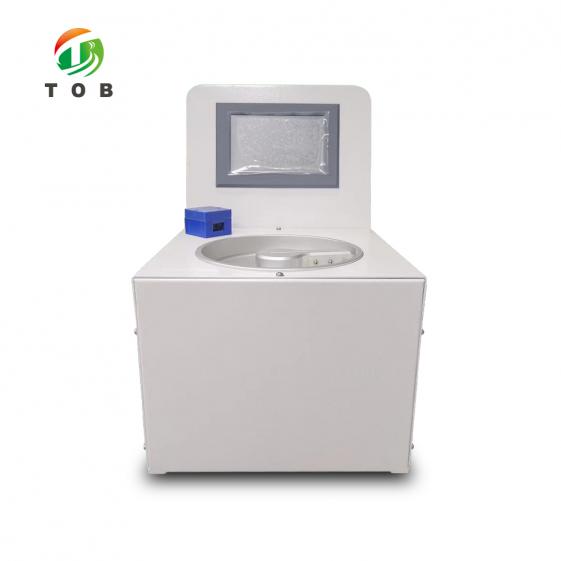

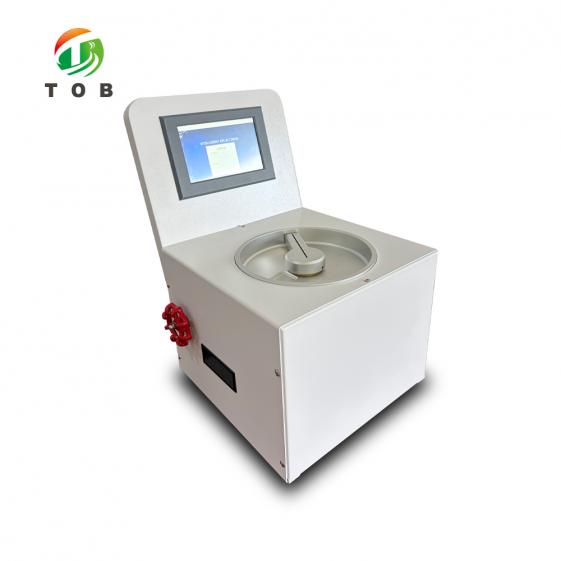

Luchtstraalzeefanalysator voor de deeltjesgrootte van poeder

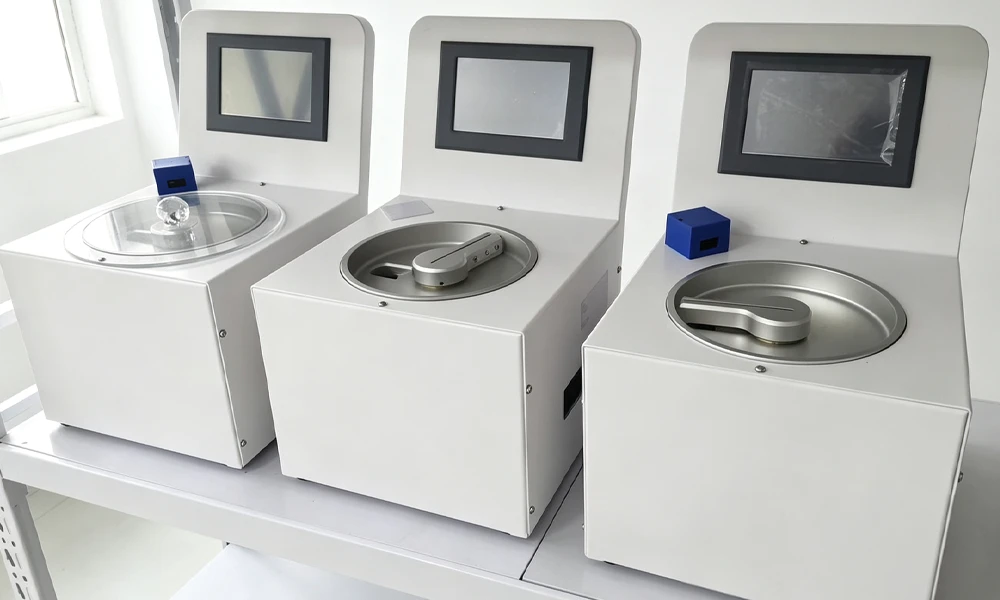

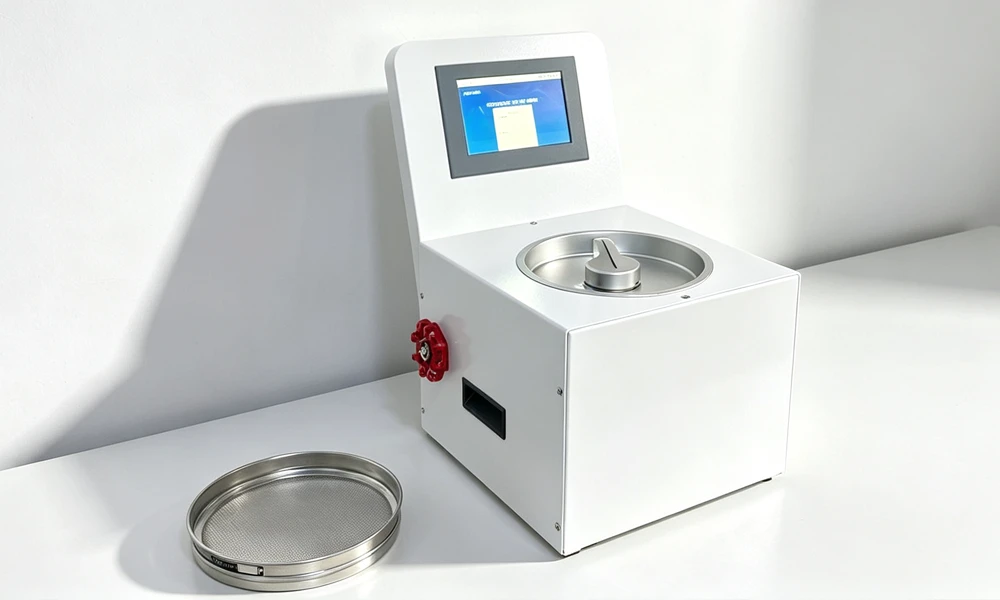

TOB-MK-200 standaard luchtstraalzeef met geïntegreerd weegsysteem voor uitgebreide analyse van poederdeeltjesgrootte

Productoverzicht en ideale toepassingen
Een luchtstraalzeef gebruikt een gecontroleerde wervelstroom van negatieve druk om poederdeeltjes te fluidiseren, te deagglomereren en te classificeren door middel van een precisietestzeef. In tegenstelling tot mechanische trilzeven die afhankelijk zijn van zwaartekracht en schudden—en vaak moeite hebben met fijne, cohesieve of lichte poeders—genereert de TOB-MK-200 een zeer responsieve, elektronisch geregelde luchtwervel die elk deeltje afzonderlijk tegen een zeefgaas aandrijft, zodat alleen deeltjes die daadwerkelijk kleiner zijn dan de nominale opening doorgaan. Het ondermaatse materiaal wordt vervolgens opgevangen in een monsterverzamelaar, terwijl het residu op de zeef automatisch wordt gewogen door een geïntegreerde elektronische balans (0,01–600 g), en het systeem onmiddellijk de percentages van achtergehouden, doorgelaten en groottefracties berekent.

Het instrument is opgebouwd rond een uit de VS geïmporteerde elektronische wervelgenerator en werkt onder nauwkeurig geregelde druk (0 tot –10 kPa) en tijd (tot 9999 min 99 s). Het heeft een meetbereik van 3 µm tot 5000 µm met een nauwkeurigheid en herhaalbaarheid die beide beter zijn dan 1 %, waardoor het geschikt is voor zowel R&D-karakterisering als kwaliteitscontrole in productie. De volledige testcyclus, van monsterweging via zeven tot gegevensrapportage, wordt beheerd via een kleurentouchscreeninterface met wachtwoordbeveiligd gebruikersbeheer, realtime drukbewaking en -aanpassing, en automatische generatie van TXT-rapporten die kunnen worden geëxporteerd naar een USB-station of afgedrukt op een aangesloten matrixprinter.

Ideaal voor:

1. Laboratoria voor batterijmaterialen die kathodepoeders (NMC, LFP, LCO), anodepoeders (grafiet, hard carbon, silicium), vaste elektrolyten (LATP, LLZO) en geleidende additieven (carbon black, CNT's) karakteriseren, waarbij zelfs enkele grove deeltjes de kwaliteit van elektrodecoating en celconsistentie kunnen beïnvloeden.
2. Farmaceutische R&D en kwaliteitscontrole voor hulpstoffen en API's, volledig in overeenstemming met de vereisten voor deeltjesgroottetests van de Chinese Farmacopee 2025.
3. Fysische poedercoating-, cement-, pigment-, toner- en voedingsadditievenfabrikanten waar traditioneel mechanisch zeven ineffectief is door deeltjesagglomeratie, elektrostatische lading of lage dichtheid.
4. Onderzoeksinstituten en externe testlaboratoria die een traceerbare, geïnstrumenteerde zeefmethode vereisen met permanente digitale registraties en ingebouwde herweging.

Weet u niet welke zeefopeningen u nodig hebt om de grove fractie in uw NMC-kathodepoeder te kwantificeren? Neem contact op met onze specialisten in deeltjeskarakterisering—wij kunnen een zeefvolgorde en typische testparameters voor batterijmaterialen aanbevelen.

Waar luchtstraalzeven past binnen kwaliteitscontrole van batterijmaterialen

De deeltjesgrootteverdeling is een kritische kwaliteitsparameter voor vrijwel elk batterijpoeder, van actieve kathode- en anodematerialen tot geleidende koolstof en vaste elektrolyten. Een typische productielijn voor batterijmaterialen of R&D-laboratorium gebruikt een reeks karakteriseringsstappen:

• Monsterneming – Een representatief monster wordt uit de productiebatch genomen.
• Voorbehandeling – Indien nodig wordt het monster gedroogd of licht gedeagglomereerd (bijvoorbeeld met behulp van de meegeleverde voorbehandelingszeef en klophamer).
• Zeven (de rol van de TOB-MK-200) – Het monster wordt gewogen, overgebracht naar een standaardtestzeef met de relevante maaswijdte en onderworpen aan het luchtstraalzeefproces. Het residu op de zeef vertegenwoordigt de grove fractie die moet worden beheerst.
• Gegevensanalyse – Het percentage achtergehouden materiaal, doorgelaten materiaal en het groottefractiebereik worden automatisch berekend en geregistreerd.
• Rapportage – De testgegevens worden afgedrukt of opgeslagen als TXT-bestand voor kwaliteitsdocumentatie.

Voor batterijmaterialen ligt de focus vaak op het grovere uiteinde van de verdeling: deeltjes boven bijvoorbeeld 20 µm of 10 µm kunnen coatingdefecten (strepen, agglomeraten) veroorzaken of leiden tot lokale stroomdichtheidspieken tijdens cyclering. Door het poeder door een zeef met een specifieke opening (bijv. 25 µm, 15 µm) te zeven en het achtergehouden gewicht te meten, biedt de TOB-MK-200 een snelle, operatoronafhankelijke meting van de “grove staart” die de laserfractiestudie van de volledige verdeling aanvult.

Verwerkingsvoordelen specifiek voor batterijpoeders:

• Deagglomeratie zonder mechanisch malen: De luchtwervel breekt zachte agglomeraten op die anders door een laser-diffractie-instrument als grove deeltjes zouden worden geteld, waardoor een representatievere meting van de primaire deeltjesgrootteverdeling ontstaat.
• Geen statische interferentie: De constante luchtstroom neutraliseert statische ladingen waardoor fijne poeders aan zeefgaas en containerwanden blijven kleven, een veelvoorkomend probleem bij handmatig zeven van droge kathodepoeders.
• Gesloten monsterpad: Het ondermaatse materiaal wordt opgevangen in de monsterverzamelaar, waardoor verlies van fijne fracties in de laboratoriumlucht wordt voorkomen—een gezondheids- en kruisbesmettingsoverweging bij het hanteren van nikkel- of kobalthoudende kathodepoeders.

Hoe de luchtstraalzeef werkt — het principe “classificatie vóór zeven”

De TOB-MK-200 werkt volgens een fundamenteel ander principe dan een conventionele mechanische zeefschudder. In plaats van een stapel zeven te schudden en op zwaartekracht te vertrouwen om fijne deeltjes naar beneden te laten bewegen, fluidiseert het actief het volledige poederbed met een nauwkeurig geregelde luchtwervel. De volgorde is als volgt:

1. Systeeminitialisatie:Nadat de operator met een wachtwoord op het instrument heeft ingelogd (beheerautoriteit met twee niveaus), wordt een standaardtestzeef met de gewenste opening op de interface van het instrument geplaatst. Het monster wordt gewogen op de geïntegreerde elektronische balans en het instrument leest automatisch het totale monstervolumegewicht af.
2. Monstervulling:Het gewogen poeder wordt overgebracht naar de standaardtestzeef en het transparante zeefdeksel wordt bevestigd.
3. Parameterinvoer:De operator voert de zeefopening, de testdruk (0 tot –10 kPa) en de zeeftijd (tot 9999 min 99 s) in op de touchscreeninterface.
4. Luchtstraalzeven:De uit de VS geïmporteerde elektronische wervelgenerator produceert samen met de vacuümgenerator een krachtige luchtwervel met negatieve druk in de zeefkamer. Deze wervel drijft het poeder omhoog door het mondstuk van de luchtstraalzeef totdat het tegen het transparante zeefdeksel botst. De botsing deagglomereert clusters van deeltjes. Terwijl de luchtstroom circuleert, worden de poederdeeltjes in volgorde van grootte terug naar het zeefgaas getrokken: fijnere deeltjes gaan door de zeefopeningen en worden door de luchtstroom naar de monsterverzamelaar gevoerd, terwijl grovere deeltjes op de zeef achterblijven.
5. Realtimebewaking:Tijdens de volledige zeeftest toont het touchscreen de huidige testdruk en de resterende zeeftijd. Beide parameters kunnen op elk moment tijdens de werking worden aangepast. Er is een pauzefunctie beschikbaar om de voortgang te inspecteren of extra monstermateriaal toe te voegen.
6. Automatische beëindiging en herweging:Na voltooiing van de ingestelde zeeftijd schakelt het instrument automatisch uit. De elektronische balans weegt het resterende monster dat op de zeef is achtergebleven opnieuw. De interne software berekent automatisch het percentage achtergehouden materiaal, het percentage doorgelaten materiaal en het percentage van de groottefractie voor het interval.
7. Gegevensuitvoer:De resultaten kunnen worden afgedrukt via de aangesloten matrixprinter en de testgegevens worden opgeslagen in TXT-formaat op de interne opslag van het instrument zonder beperkingen op het aantal records of de opslagcapaciteit. De gegevens kunnen op elk moment naar een USB-stick worden geëxporteerd. Als een testnummer per ongeluk wordt gedupliceerd, geeft het systeem een waarschuwing om overschrijven van gegevens te voorkomen.

Deze methode—waarbij deeltjesgrootteclassificatie plaatsvindt tijdens de gefluïdiseerde beweging, voordat de deeltjes zelfs het zeefgaas raken—wordt “classificatie vóór zeven” genoemd. Dit is de belangrijkste reden waarom luchtstraalzeven nauwkeurigheden beter dan 1 % kunnen bereiken, zelfs met poeders die een mechanische zeef binnen enkele seconden zouden verstoppen.

Volledige technische specificaties

Toepassingsgebieden:

• Farmaceutica: Hulpstoffen en API's; naleving van methoden voor deeltjesgroottebepaling van de Chinese Farmacopee 2025.
• Energie: Batterijmaterialen, grafiet.
• Kunststoffen: Kunststoffen, harsen, rubber.
• Coatings: Poedercoatings, metalen en niet-metalen coatings.
• Bouwmaterialen: Cement, kolenpoeder, gips, vezels voor asfaltverhardingen, slak.
• Testinstituten: Wetenschappelijke onderzoeksinstituten, technische toezichthouders, kwaliteitsinspectie-instanties, metrologie- en testafdelingen.
• Voeding: Meel, smaakmakers, levensmiddelenadditieven.
• Overige: Alle poeders die bij mechanisch zeven falen of slecht presteren vanwege een laag gewicht, gemakkelijke agglomeratie, gemakkelijke suspensie, de neiging om zeven te verstoppen of statische elektriciteit—waaronder waspoeder, pigmenten, kleurstoffen, toners, keramiek, metallurgie, mijnbouw, nieuwe materialen en energieopwekking.

Lijst met productconfiguratie

Aanbevolen tests zeven voor batterijpoeders

Deze openingsgroottes worden vaak gebruikt voor kwaliteitscontrole van batterijelektrode- en elektrolytpoeders. De exacte benodigde zeef of zeven hangen af van de specifieke verdeling en de kritische grens voor grove deeltjes in uw proces.

Begin altijd met de grootste zeef in uw testplan en werk naar beneden. Gebruik standaard een zeeftijd van 3–5 minuten en pas deze aan op basis van visuele observatie: het poeder op de zeef moet er gelijkmatig gefluïdiseerd uitzien.

Waarom kiezen voor TOB-MK-200 boven een standaard mechanische zeeftoestel

Waarom upgraden naar een luchtstraalzeef:

Een mechanische zeefschudder geeft u een getal; een luchtstraalzeef geeft u een getal dat u kunt vertrouwen. Voor batterijmaterialen, waarbij enkele grove deeltjes een volledige coatingrun kunnen verpesten, is het verschil tussen “99,5 % passeert” en “98,0 % passeert” op een zeef van 25 µm het verschil tussen een schone coatinglijn en een dag besteed aan het oplossen van strepen. De geïntegreerde balans, automatische berekening en permanente gegevensopslag van de TOB-MK-200 betekenen ook dat elke test gedocumenteerd, traceerbaar en verdedigbaar is tijdens een audit—functies die een mechanische schudder eenvoudigweg niet kan bieden.

Technische FAQ — Luchtstraalzeven voor batterijpoeders

V1: Kan de TOB-MK-200 een laser-diffractie-deeltjesgrootteanalysator vervangen?

De twee instrumenten vullen elkaar aan. Laser-diffractie levert een volledige volumegemiddelde deeltjesgrootteverdeling over een breed bereik, vaak binnen enkele minuten. De luchtstraalzeef levert een enkelpunts- (of meerpunts-, als meerdere zeven worden gebruikt) massagebaseerde meting van de grove fractie. Veel kwaliteitscontrolelaboratoria voor batterijen gebruiken laser-diffractie voor dagelijkse monitoring en de luchtstraalzeef voor periodieke verificatie van de grove fractie, vooral voor certificering tegen een specificatielimiet (bijv. “

V2: Hoe moet ik valideren dat de geselecteerde testdruk geschikt is voor mijn poeder?

Voer een reeks tests uit op hetzelfde monster bij toenemende drukken (bijv. –3 kPa, –5 kPa, –7 kPa). Zet het percentage doorgelaten materiaal uit tegen de druk. De juiste druk is die waarbij de curve een plateau bereikt—verdere verhogingen veranderen het resultaat niet significant. Dit plateau geeft aan dat alle ontklontering en classificatie die met de luchtstraal kan worden bereikt, is bereikt. Het onnodig overschrijden van deze druk kan deeltjesafbraak veroorzaken.

V3: Welk onderhoud vereist de vacuümgenerator?

De vacuümgenerator bevat een filterelement dat wekelijks moet worden geïnspecteerd en vervangen wanneer het zichtbaar verkleurd is of wanneer de instrumentdruk de gebruikelijke instelpunten niet bereikt. De monstercollector en transparante afdekking kunnen worden gewassen met water en een mild reinigingsmiddel en vervolgens grondig worden gedroogd voor hergebruik. Gebruik geen organische oplosmiddelen die de kunststof onderdelen kunnen aantasten. De elektronische balans is een precisie-instrument; voorkom dat poeder rechtstreeks op de weegpan terechtkomt—weeg de zeef altijd met de afdekking erop en tarreer daarna.

V4: Kan ik één monster achtereenvolgens op meerdere zeven testen zonder de tussenliggende fracties opnieuw te wegen?

Het instrument is ontworpen om het residu op één zeef tegelijk te meten. Voor een sequentiële analyse (bijv. 63 µm → 38 µm → 20 µm) voert u de eerste zeef uit tot voltooiing, verzamelt u het ondermaatse poeder uit de monstercollector, weegt u dit en brengt u vervolgens die ondermaatse fractie over naar de volgende zeef. De interne balans en software van de TOB-MK-200 kunnen vervolgens de groottefractiepercentages berekenen op basis van het oorspronkelijke monst gewicht en de opeenvolgende residugewichten. Deze aanpak kost meer tijd dan een zeefstapel, maar levert dezelfde informatie met veel betere nauwkeurigheid voor fijne poeders.
