Hoogstroom Cilindrische Batterij Testarmatuur

Cilindrisch batterijtestarmatuur voor het testen van cellen met hoge stroomsterkte - TOB-YHTENI4-TY-200A

Productoverzicht en Ideale Toepassingen

De TOB-HTENI4-TY-200A is een cilindrisch batterijtestarmatuur dat is ontworpen om cilindrische cellen vast te houden en de elektrische interface te vormen met batterijtestapparatuur tijdens laad-ontlaadtests en celevaluatie. Het armatuur is geschikt voor cilindrische cellen met een diameter van 18 tot 80 mm en een lengte van 85 tot 140 mm, waarmee conventionele batterijmodellen zoals 18650, 26700, 32700 en 4680-120 worden gedekt. Het is verkrijgbaar in drie stroomspecificaties - 100 A, 200 A en 300 A - zodat de juiste versie kan worden geselecteerd die aansluit bij de teststroom van de toepassing.

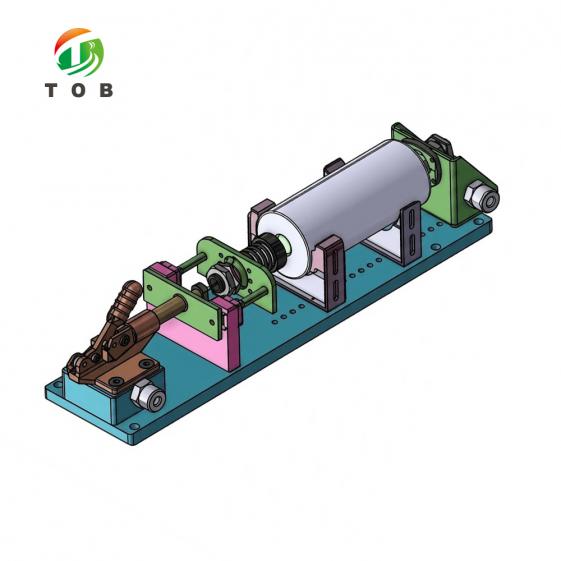

Het armatuur is ingedeeld in drie functionele secties. Aan de linkerkant bevindt zich het contactmechanisme van het probe-type, dat de elektrische verbinding vormt met de celpool. Het middelste gedeelte is de batterijklemholte, die de cel tijdens het testen op zijn plaats houdt en fixeert. Aan de rechterkant bevindt zich het circulaire aansluituiteinde, dat het armatuur verbindt met de rest van de testopstelling. Het armatuur heeft een totale lengte van 420 mm, een armatuurbreedte van 100 mm bij de celopnamezone en een hoogte aan de voorkant van 103,63 mm gemeten van het bovenste contactstuk tot de basis.

Ideaal voor:

• Batterijtestlaboratoria die laad-ontlaadcycli en capaciteitsgradering uitvoeren op cilindrische cellen.
• Celfabrikanten en kwaliteitscontroleafdelingen die cellen in de formaten 18650, 26700, 32700 en 4680-120 testen.
• R&D-teams die cilindrische cellen evalueren bij teststromen die vallen binnen de armatuurspecificaties van 100 A, 200 A en 300 A.
• Productie- en proefomgevingen die een herhaalbare mechanische en elektrische interface nodig hebben tussen cilindrische cellen en batterijtestapparatuur.

Moet u de specificaties en compatibiliteit van het armatuur bevestigen voor uw celformaat en testplan? Neem contact op met onze batterijtestingenieurs met uw celafmetingen en teststroom.

Waar het testarmatuur past in het testen van batterijcellen

Bij batterijtesten kan een cel pas worden getest als deze zowel mechanisch is vastgezet als elektrisch is aangesloten. Het testarmatuur vervult deze twee functies en bevindt zich in de testworkflow tussen de cel en de batterijtester:

• Celvoorbereiding: de te testen cilindrische cel wordt geselecteerd uit de productie of ontwikkeling en het formaat en de testeisen worden vastgelegd.
• Armatuuropstelling: de TOB-HTENI4-TY-200A wordt in het testgebied geplaatst en aangesloten op de batterijtestapparatuur.
• Celplaatsing: de cel wordt in de batterijklemholte geplaatst en het contactmechanisme van het probe-type maakt contact met de celpool.
• Testen: de batterijtestapparatuur voert het testprogramma uit - bijvoorbeeld laad-ontlaadcycli, capaciteitsgradering of interne-weerstandsmeting - waarbij het armatuur het stroompad vormt tussen de apparatuur en de cel.
• Uitnemen en herhalen: de geteste cel wordt verwijderd en het armatuur is klaar voor de volgende cel.
• Twee parameters bepalen of een armatuur geschikt is voor een bepaalde test. De eerste is mechanische compatibiliteit: de cel moet binnen het diameter- en lengtebereik van het armatuur vallen (18-80 mm en 85-140 mm). De tweede is stroomcapaciteit: het armatuur moet geschikt zijn voor de stroom die de test zal toepassen, daarom wordt de TOB-YZ-HTENI4-TY aangeboden in specificaties van 100 A, 200 A en 300 A om te voldoen aan verschillende testintensiteiten voor cilindrische cellen.

De kwaliteit van het contactoppervlak maakt ook deel uit van tests met armaturen. Als het contact tussen het armatuur en de celpool niet schoon en stevig is, verschijnt er extra weerstand in het gemeten circuit, wat de resultaten van de interne weerstand kan beïnvloeden en warmte kan genereren bij een hoge stroomsterkte. Het schoonhouden van de contactoppervlakken van het armatuur maakt daarom deel uit van het normale gebruik van het armatuur.

Belangrijkste technische kenmerken van de TOB-HTENI4-TY-200A

• Structuur met drie secties voor het vasthouden en contact maken - Het armatuur is opgedeeld in drie functionele secties: het contactmechanisme van het probe-type aan de linkerkant, de batterijklemholte in het midden en het circulaire aansluituiteinde aan de rechterkant. Elke sectie heeft een duidelijke rol - contact maken met de cel, de cel vasthouden en interface vormen met de testopstelling - waardoor de laad- en verbindingsvolgorde van het armatuur helder en herhaalbaar blijft.
• Brede celcompatibiliteit: diameter van 18-80 mm, lengte van 85-140 mm - Het armatuur is geschikt voor cilindrische cellen met een diameter van 18 tot 80 mm en een lengte van 85 tot 140 mm, waarmee conventionele batterijmodellen zoals 18650, 26700, 32700 en 4680-120 worden gedekt. Dankzij dit bereik kan één type armatuur worden gebruikt voor meerdere celformaten in een testlaboratorium of kwaliteitscontriclestation in de productie.
• Contactmechanisme van het probe-type - De linkerkant van het armatuur bevat het contactmechanisme van het probe-type, dat de elektrische verbinding vormt met de celpool. Het ontwerp van het probe-type biedt een gedefinieerd contactpunt voor de cel wanneer deze in het armatuur wordt geplaatst.
• Batterijklemholte - Het middelste gedeelte vormt de batterijklemholte die de cilindrische cel tijdens het testen op zijn plaats houdt en fixeert. De armatuurbreedte bij de celopnamezone is 100 mm, wat plaats biedt aan cellen over het volledige bereik van 18-80 mm in diameter.
• Circulair aansluituiteinde - De rechterkant van het armatuur is een circulair aansluituiteinde dat het armatuur verbindt met de testopstelling. Dit uiteinde vormt de interface waarmee het armatuur wordt aangesloten op de batterijtestapparatuur.
• Drie stroomspecificaties: 100 A, 200 A, 300 A - Het armatuur is verkrijgbaar in drie stroomspecificaties - 100 A, 200 A en 300 A - zodat de stroomvoerende capaciteit van het armatuur kan worden afgestemd op de teststroom van de toepassing, van standaard celevaluatie tot hoogstroomtesten van cilindrische high-power cellen.

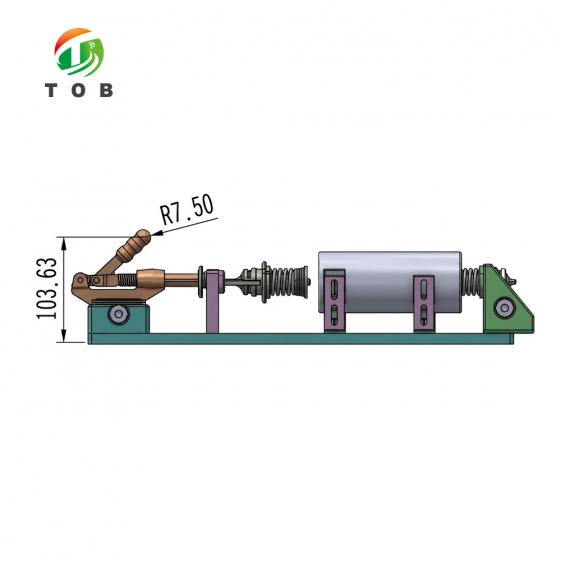

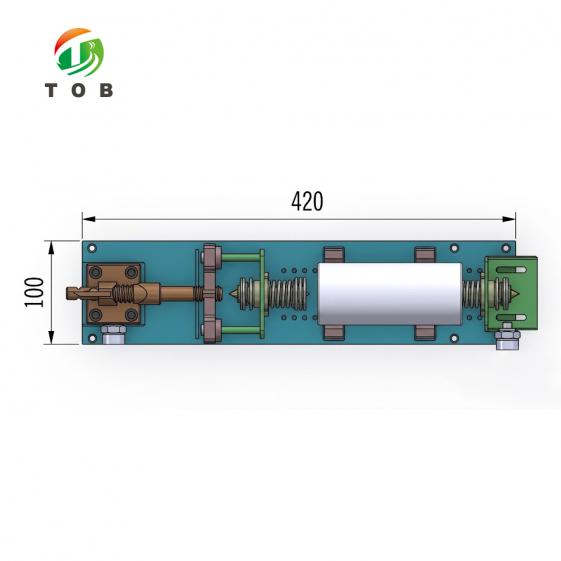

• Gedefinieerde mechanische afmetingen - Het armatuur heeft een totale lengte van 420 mm, een breedte van 100 mm bij de celopnamezone en een hoogte aan de voorkant van 103,63 mm van het bovenste contactstuk tot de basis, met een boogstraal van R7,50 aan het uiteinde van het bovenste contactstuk. Dankzij deze gedefinieerde afmetingen kan het armatuur voorafgaand aan de levering worden geplaatst en ingepland in een testruimte.

Maatspecificaties

Compatibele batterijformaten

Stroomspecificaties

Praktische gebruiksadviezen

• Selecteer de juiste stroomspecificatie: stem de armatuurversie (100 A, 200 A of 300 A) af op de teststroom van de toepassing en overschrijd de nominale stroom van het gebruikte armatuur niet.
• Controleer de celcompatibiliteit voor het plaatsen: bevestig dat de celdiameter en -lengte binnen de compatibiliteitsbereiken van 18-80 mm en 85-140 mm vallen, en dat het celmodel overeenkomt met de conventionele modellen die door de klem worden gedekt.
• Plaats de cel correct: plaats de cel in de batterijklemholte zodat het contactmechanisme van het probetype contact maakt met de celpolen op het beoogde contactpunt.
• Houd contactoppervlakken schoon: controleer het probecontact en de celpool vóór het testen. Verontreiniging of oxide op de contactoppervlakken beïnvloedt het gemeten circuit, met name bij tests met een hoge stroom.
• Verifieer de aansluiting voordat u een programma uitvoert: bevestig dat het ronde aansluiteinde correct is verbonden met de testapparatuur en dat de klem stabiel in het testgebied is geplaatst.
• Voorzichtig behandelen: laad en los cellen zonder ze met kracht in de holte te duwen, om mechanische schade aan de cel, de klem en het contactmechanisme te voorkomen.
• Correct onderhouden en opslaan: inspecteer het contactmechanisme periodiek op slijtage en berg de klem op in een schone, droge ruimte wanneer deze niet in gebruik is.

Technische veelgestelde vragen

V1: Welke batterijformaten ondersteunt de TOB-HTENI4-TY-200A?

De klem is geschikt voor cilindrische cellen met een diameter van 18 tot 80 mm en een lengte van 85 tot 140 mm. De gedekte conventionele batterijmodellen zijn onder andere 18650, 26700, 32700 en 4680-120.

V2: Welke stroomspecificaties zijn beschikbaar?

De klem is verkrijgbaar in drie stroomspecificaties: 100 A, 200 A en 300 A. De juiste versie moet worden geselecteerd op basis van de teststroom van de toepassing, en de nominale stroom van de geselecteerde klem mag niet worden overschreden.

V3: Wat zijn de afmetingen van de klem?

De totale lengte van de klem is 420 mm, de klembreedte bij de batterijopslagzone is 100 mm en de hoogte aan de voorkant is 103,63 mm gemeten van het bovenste contactdeel tot de basis. De boogstraal aan het uiteinde van het bovenste contactdeel is R7,50.

V4: Hoe maakt de klem verbinding met de cel en met de testapparatuur?

De cel wordt in de batterijklemholte in het midden van de klem geplaatst en het contactmechanisme van het probetype aan de linkerkant zorgt voor de elektrische verbinding met de celpool. Het ronde aansluiteinde aan de rechterkant van de klem biedt de interface naar de testopstelling.

V5: Kan de klem worden gebruikt met onze batterijtestapparatuur?

De klem maakt verbinding met de testopstelling via het ronde aansluiteinde. Compatibiliteit hangt af van de aansluitmethode van de gebruikte batterijtestapparatuur. Neem contact op met TOB met uw testmodellen en aansluitgegevens, en de klemconfiguratie kan worden bevestigd voor uw opstelling.

V6: Hoe moet de klem worden onderhouden?

Houd de contactoppervlakken van de probe en de klemholte schoon en vrij van metaaldeeltjes en vuil. Inspecteer het contactmechanisme periodiek op slijtage of verontreiniging en berg de klem op in een schone, droge ruimte wanneer deze niet in gebruik is. Een schoon, onbeschadigd contactoppervlak ondersteunt herhaalbare tests met een hoge stroom.

Klaar om uw testopstelling voor cilindrische cellen uit te rusten met een klem die geschikt is voor uw teststroom? Vraag een offerte aan voor de TOB-HTENI4-TY-200A met uw celafmetingen (diameter en lengte) en teststroom, en geef de vereiste stroomversie op - 100 A, 200 A of 300 A. Onze batterijtestingenieurs kunnen de configuratie voor uw cellen en testplan bevestigen.
