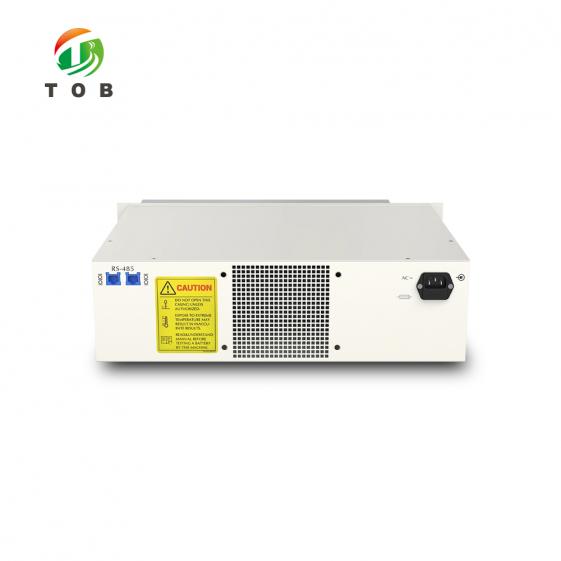

8-kanaals 5V6A batterijtestsysteem

8-kanaals 5V6A batterijtestsysteem voor het cyclen en capaciteitsclassificatie van lithium-ioncellen | TOB-CT-4008Q-5V6A-S1

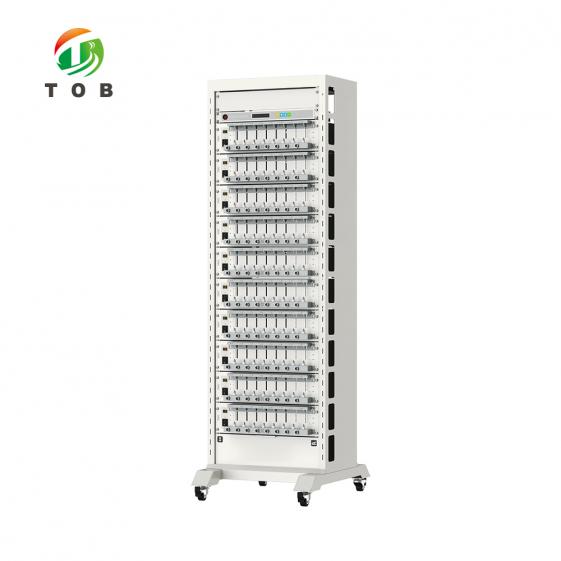

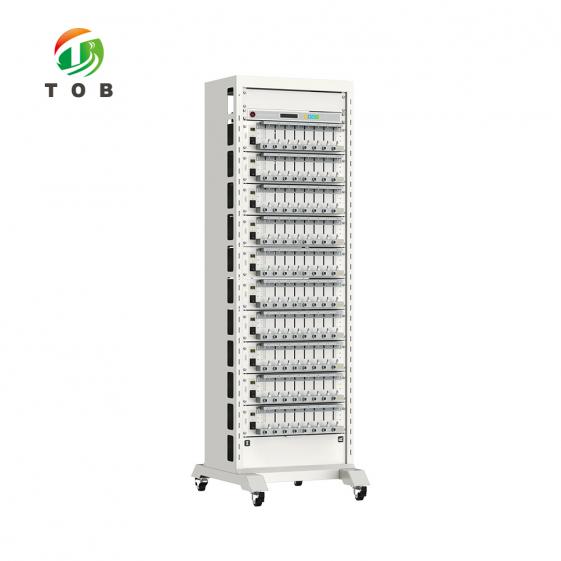

Productoverzicht en ideale toepassingen

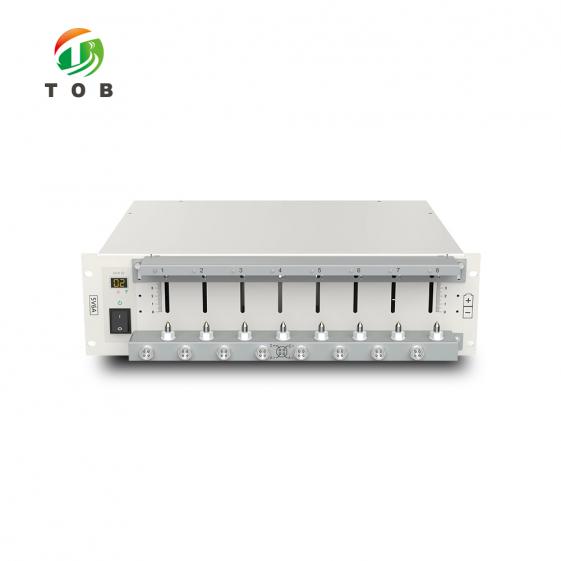

De TOB-CT-4008Q-5V6A-S1 is een meerkanaals batterijtestsysteem ontworpen voor laad-ontlaadcycli, capaciteitsclassificatie, DCIR-meting en pulstesten van lithium-ioncellen binnen een operationeel bereik van 5 V / 6 A / 30 W per kanaal. Het systeem biedt onafhankelijke controle op elk kanaal, waarbij elk kanaal is opgebouwd rond een dubbele closed-loop structuur - één lus voor de constante stroombron en één voor de constante spanningsbron - en vierdraads data-acquisitie die de invloed van leiding- en contactweerstand op de gemeten spanning elimineert.

De kanalen werken over vier schakelbare stroombereiken - 100 mA, 500 mA, 3 A en 6 A - met een minimale uitgangsstroom van 0,2 mA. Deze bereikstructuur geeft het systeem een breed dynamisch bereik: karakterisering met lage stroom op milliampèreniveau en volledige 6 A-cycli voor cellen die dit vereisen, zonder hardware te veranderen. De spanningsoutput varieert van 25 mV tot 5 V, wat het volledige operationele venster van lithium-ion-encellen dekt. De meetketen maakt gebruik van 24-bit AD- en 16-bit DA-conversie, met een stroomresponstijd binnen 1 ms en een laad-naar-ontlaad-conversietijd binnen 40 ms; gegevens worden geregistreerd met een frequentie van 10 Hz (minimaal interval van 100 ms).

Naast basiscycli ondersteunt de TOB-CT-4008Q-5V6A-S1 DCIR-testen en puls-laad/ontlaadprogramma's - in stroom- of vermogensmodus, met een minimale pulswijdte van 500 ms en maximaal 32 pulsen per stap. Aan de softwarekant worden testgegevens beheerd via een MySQL-database over een TCP/IP-verbinding, met exportmogelijkheden in EXCEL, TXT, GRAPH, PDF en CSV-formaten. Optionele CAN- en RS485-communicatie - inclusief BMS-communicatie met DBC-configuratie - stelt het systeem in staat om gegevens uit te wisselen met batterijbeheersystemen voor testprogramma's op pack-niveau en BMS-geïntegreerde programma's.

Ideaal voor:

• Fabrikanten van batterijcellen die capaciteitsclassificatie, sortering en levensduurtesten uitvoeren van cilindrische cellen (inclusief 18650, 21700 en 26650 formaten) en pouch-cellen binnen de5 V / 6 A / 30 W limieten.
• Batterij-R&D-laboratoria die elektrodematerialen en celontwerpen evalueren over vier stroombereiken, van karakterisering met lage stroom tot 6 A-cycli, op één instrument.
• Kwaliteitscontrole- en ingangscontrolelaboratoria die traceerbare testgegevens vereisen met databasebeheer en gestandaardiseerde exportformaten.
• Pack- en BMS-ontwikkelaars die de optionele CAN / RS485 / BMS-communicatie-interface gebruiken om cellen en packs te testen met real-time BMS-gegevensuitwisseling.

Moet u bevestigen of de 5 V / 6 A per-kanaal-omgeving en armatuurconfiguratie overeenkomen met uw celformaat en testprotocol? Neem contact op met onze batterijtestingenieurs met uw celspecificatie en testplan.

Waar batterijtesten passen in celproductie en R&D

In de productieketen van lithium-ioncellen vervullen laad-ontlaadtesten op celniveau twee hoofdtaken:

• Capaciteitsclassificatie en sortering (productie):Na de formatie worden cellen gecycled om hun werkelijke capaciteit, interne weerstand en zelfontladingskenmerken te meten, en worden ze gesorteerd in capaciteitsbakken. Classificatie bepaalt welke cellen worden gecombineerd in een batterijpack - een stap die direct van invloed is op de prestaties en levensduur van het pack. De TOB-CT-4008Q-5V6A-S1 voert deze functie uit voor cellen binnen zijn vermogensbereik, waarbij onafhankelijke kanaalbesturing het mogelijk maakt om meerdere cellen parallel te classificeren.
• Prestatie- en levensduurtesten (R&D en QC):Tijdens ontwikkeling en kwaliteitsverificatie worden cellen gecycled onder gecontroleerde protocollen om capaciteitsbehoud, snelheidscapaciteit en DCIR-groei te meten. De vier-bereiken-architectuur betekent dat hetzelfde systeem een karakterisering met lage snelheid en een cycliprogramma met hoge snelheid kan uitvoeren zonder apparatuur te wisselen.

De DCIR-functie van het systeem ondersteunt interne weerstandsmeting onder belasting - een belangrijke parameter voor vermogenskrachtige cellen - terwijl het puls-laad/ontlaadprogramma protocollen ondersteunt die real-world belastingsprofielen emuleren. Voor teams die werken met batterijbeheerelektronica, breidt de optionele BMS-communicatie-interface het testen uit van de kale cel naar het pack-niveau, waarbij DBC-configuratie integratie op berichtniveau mogelijk maakt.

Belangrijkste technische kenmerken van de TOB-CT-4008Q-5V6A-S1

• Onafhankelijke meerkanaalsbesturing met dubbele closed-loop bronnen- Elk kanaal koppelt een onafhankelijke constante stroombron en constante spanningsbron in een dubbele closed-loop structuur, met onafhankelijke kanaalbesturing. Deze architectuur houdt spanning of stroom nauwkeurig vast tijdens de overgang tussen CC- en CV-fasen - het kritieke punt van elk laadprotocol. Kanaalparallellisme wordt niet ondersteund, dus kanalen worden toegepast op individuele cellen.
• Vier stroombereiken van 100 mA tot 6 A- De 100 mA / 500 mA / 3 A / 6 A bereikstructuur, gecombineerd met een minimale uitgangsstroom van 0,2 mA, geeft het testsysteem een breed dynamisch bereik. Kleine cellen en karakteriseringstesten met lage stroom draaien op de lage bereiken; 6 A-cycli - voldoende voor cilindrische cellen met hoge capaciteit - draaien op het hoogste bereik, met CV-afschakelstromen geschaald per bereik (0,1 mA / 0,5 mA / 3 mA / 6 mA).
• Vierdraads data-acquisitie- Spannings- en stroomdetectie maken gebruik van een vierdraads (Kelvin) verbinding, waarbij het stroomvoerende pad wordt gescheiden van het spanningsdetectiepad. Dit behoudt de meetnauwkeurigheid bij de celterminals, ongeacht de leiding- en contactweerstand - een fundamentele vereiste voor nauwkeurige capaciteits- en DCIR-gegevens.
• 24-bit AD / 16-bit DA meetketen- De 24-bit AD- en 16-bit DA-conversie, met een spannings- en stroomnauwkeurigheid van ± 0,01 % van FS en een vermogensnauwkeurigheid van ± 0,02 % van FS, bieden de resolutie en herhaalbaarheid die nodig zijn voor betrouwbare classificatie. Gegevens worden geregistreerd met 10 Hz (minimaal interval van 100 ms), en de stroomresponstijd is binnen 1 ms (10 % ~ 90 % van FS) met laad/ontlaad-conversie binnen 40 ms (-90 % ~ 90 % van FS).
• Pulstesten en DCIR- Puls-laad/ontlaadprogramma's draaien in constante stroom- of constante vermogensmodus, met een minimale pulswijdte van 500 ms en maximaal 32 pulsen per stap, en afschakeling op spanning of relatieve tijd. DCIR-testen worden ondersteund, wat interne weerstandsmeting onder gedefinieerde stroompulsen mogelijk maakt.
• Uitgebreide bescherming, software en hardware- Softwarebescherming maakt instelbare veiligheidscondities mogelijk - spanningsboven/ondergrenzen, stroomboven/ondergrenzen en aanvullende parameters - terwijl hardwarebescherming anti-omgekeerde verbinding, overspanning, overstroom en overtemperatuur dekt. Deze lagen beschermen zowel de cellen onder test als het instrument tijdens langdurige cycli.
• Database-beheerde gegevens met standaard exportformaten- Testgegevens worden beheerd via een MySQL-database met TCP/IP-hostcommunicatie. Resultaten zijn exporteerbaar in EXCEL, TXT, GRAPH, PDF en CSV-formaten, wat kwaliteitsdocumentatie en stroomafwaartse analyse ondersteunt.
• Optionele CAN / RS485 / BMS-communicatie- Een optionele communicatie-uitbreiding ondersteunt CAN- en RS485-communicatie, inclusief BMS-communicatie met DBC-configuratie - wat het testsysteem uitbreidt naar programma's waarbij het batterijbeheersysteem deelneemt aan de test.

Technische specificaties

1. Algemeen

2. Spanning

3. Stroom

4. Vermogen

5. Tijd

6. Werkmodus

7. Cyclus

8. Beveiligingsmodus

9. Communicatie- en computerconfiguratievereisten

10. Vereisten voor bedrijfs- en opslagomgeving

11. Specificaties van klemmen en afmetingen van de apparatuur

Aanbevelingen voor praktisch testen

• Bedrading en klemmen: Verbind cellen met behulp van het gespecificeerde vierdraadsschema om de nauwkeurigheid van de spanningsmeting te behouden. Volgens de specificatie hangt de minimaal haalbare ontlaadspanning af van de verbinding - 1 V met de bovenste en onderste klem, 1,5 V met een kabellengte van 2 m - houd de verbindingskabels dus op de gespecificeerde lengte en vermijd onnodige verlenging.
• Bereikselectie: Selecteer het stroombereik dat overeenkomt met het testplan. Karakterisering met lage stroomsterkte en kleine cellen horen bij Bereik 1 (100 mA); 6 A cycli horen bij Bereik 4, waarbij de CV-afschakelstroom dienovereenkomstig schaalt naar 6 mA.
• Beveiligingsinstelling: Configureer de softwarebeveiligingsvoorwaarden - spanningsboven-/ondergrenzen en stroomboven-/ondergrenzen - voordat u begint met langdurig cyclen, zodat een afwijkende cel automatisch wordt uitgeschakeld in plaats van het kanaal of de cel te beschadigen.
• Puls- en DCIR-programma's: Let bij pulstesten op de minimale pulsbreedte van 500 ms en de limiet van 32 pulsen per stap; pulsstappen worden afgesloten op basis van spanning of relatieve tijd. DCIR-metingen moeten worden uitgevoerd onder consistente stroom- en tijdsomstandigheden om resultaten vergelijkbaar te maken tussen cellen en batches.
• Databeheer: Bedien het systeem via de TCP/IP-hostverbinding en maak periodiek een back-up van de MySQL-database. Exporteer gegevens in EXCEL-, TXT-, GRAPH-, PDF- of CSV-formaten volgens uw vereisten voor kwaliteitsregistratie.
• BMS-geïntegreerd testen (optioneel): Bereid bij gebruik van de optionele CAN / RS485 / BMS-communicatie het DBC-configuratiebestand voor, zodat BMS-berichten correct worden geïnterpreteerd door de testsoftware.

Technische veelgestelde vragen

V1: Welke soorten cellen kan de TOB-CT-4008Q-5V6A-S1 testen?

Elke cel die binnen de limieten van het systeem werkt: tot 5 V en 6 A per kanaal, met een maximaal uitgangsvermogen per kanaal van 30 W. Dit dekt de meeste toepassingen voor het testen van enkele cellen - cilindrische cellen zoals 18650, 21700 en 26650 formaten, en pouch-cellen - evenals karakterisering met lage stroomsterkte op het 100 mA-bereik dankzij de minimale uitgangsstroom van 0,2 mA. Kanaalparallellisatie wordt niet ondersteund, dus elk kanaal wordt gebruikt voor één onafhankelijke cel.

V2: Wat is het voordeel van de vier stroombereiken?

Een enkel bereik kan niet zowel karakterisering op milliampèreniveau als 6 A cycli met goede nauwkeurigheid dienen. De 100 mA / 500 mA / 3 A / 6 A-structuur laat het testsysteem elke test uitvoeren op het bereik waar de meting het meest nauwkeurig is - met CV-afschakelstromen geschaald per bereik (0,1 mA tot 6 mA) - zodat één instrument alles dekt, van evaluatie van kleine cellen tot volledige 6 A cycli.

V3: Welke puls- en DCIR-mogelijkheden ondersteunt het systeem?

Puls-laad-/ontlaadprogramma's kunnen worden uitgevoerd in constante stroom- of constant vermogensmodus, met een minimale pulsbreedte van 500 ms en maximaal 32 pulsen per stap, afgesloten op basis van spanning of relatieve tijd. DCIR-testen worden ondersteund, wat interne weerstandsgegevens levert voor evaluatie en classificatie van vermogenscapaciteit.

V4: Kan het systeem batterijpakketten testen of communiceren met een BMS?

De optionele communicatie-uitbreiding ondersteunt CAN- en RS485-communicatie, inclusief BMS-communicatie met DBC-configuratie. Dit maakt testprogramma's mogelijk waarbij het batterijbeheersysteem betrokken is - gedefinieerd door het BMS-protocol van de klant en het DBC-bestand - terwijl het basissysteem doorgaat met het uitvoeren van laad-ontlaad-, puls- en DCIR-testen op celniveau.

V5: Hoe worden testgegevens beheerd?

Testgegevens worden opgeslagen in een MySQL-database die wordt beheerd door de hostsoftware, verbonden via TCP/IP, met exports in EXCEL-, TXT-, GRAPH-, PDF- en CSV-formaten. Softwarebeveiligingscondities (spannings- en stroomlimieten) zijn instelbaar in dezelfde omgeving, en hardwarebeveiliging - tegen ompoling, overspanning, overstroom en oververhitting - werkt onafhankelijk.

V6: Welke bedrijfsomstandigheden vereist het systeem?

Bedrijfstemperatuur 0 °C ~ 40 °C en bedrijfsvochtigheid ≤ 70 % RV zonder condensvorming; opslag bij -10 °C ~ 50 °C en ≤ 80 % RV. Binnen 25 ± 10 °C is de nauwkeurigheidsafwijking veroorzaakt door temperatuur minder dan 50 ppm/°C. Het systeem heeft een IP20-classificatie en moet worden geïnstalleerd op een schone, droge en goed geventileerde locatie.

Klaar om betrouwbare, meerkanaals celcycli- en sorteercapaciteit toe te voegen aan uw laboratorium of productie-QC-lijn? Vraag een offerte aan voor de TOB-CT-4008Q-5V6A-S1, onder vermelding van uw celformaat, testprotocol en of de optionele CAN / RS485 / BMS-communicatie vereist is. Onze batterijtestingenieurs kunnen adviseren over de keuze van armaturen en de opzet van het testprogramma.
